PCB成本精算專題10: 金價飆破 $4,600 大關！從「底層鎳」揭祕化金與鍍金的選型與成本精算

化金 (ENIG) vs 電鍍金 (Hard Gold)：鎳層決定一切！高金價下的成本精算

在和板廠交涉表面處理 (Surface Finish) 時，很多 RD 或採購會問：「化金 (ENIG) 跟電鍍金 (Hard Gold) 表面看起來都是金，到底差在哪？為什麼報價差這麼多？」

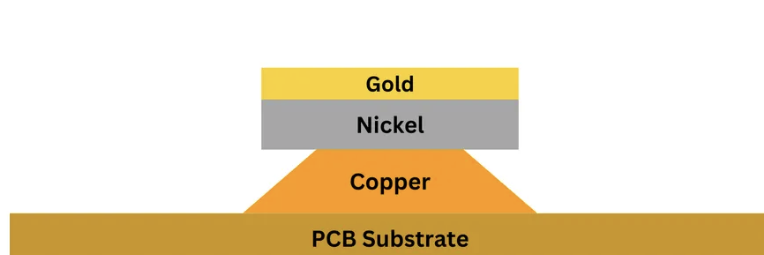

其實，真正的魔鬼藏在細節裡：決定它們物理特性、高頻表現與製造成本的，往往不是最外層的黃金，而是墊在下面的那層 「鎳」！ 今天我們就來深度拆解化金與電鍍金在鎳層本質上的巨大差異，並教你如何在天價金市下做好成本精算。

1. 物質構成：你以為的鎳，不一定是「純鎳」

• 化金 (ENIG) 的鎳層：本質上是鎳磷合金 (Ni-P)。它是透過化學自催化反應均勻沉積在銅墊上。這層合金中的「磷含量」(通常嚴格控制在 6%~9% 的中磷區間) 是核心指標，直接決定了抗腐蝕性與內應力。
• 電鍍金的鎳層：則是紮紮實實的電鍍純鎳 (通常是光鎳或低應力啞鎳)。它是透過電化學反應沉積，均勻性較化學反應差一些，但具備純金屬的特性。

2. 物理特性大 PK：高頻訊號與耐磨度的宿命

這兩種截然不同的底層，直接決定了它們在終端產品上的應用場景：

• 磁性與高頻干擾 (RD 必看的雷區！)：電鍍純鎳具有鐵磁性，在高速訊號傳輸時容易引起額外的訊號損耗與阻抗變化；而化金的鎳磷合金 (當磷含量大於 8% 時) 會呈現非磁性。因此，如果你正在設計採用 TU-863+ 等高頻高速板材的網通產品，化金層對訊號完整性 (SI) 的影響會遠小於電鍍金。
• 晶體結構與耐插拔：電鍍純鎳有明確的晶態結構與晶界，延展性極佳；化金的鎳磷合金則呈現非晶態，硬度雖高但較脆。在需要頻繁插拔的場景中，電鍍金會搭配添加了微量鈷的「硬金」，加上底層純鎳優異的彈性與低應力支撐，使其具備極強的抗機械疲勞能力。

3. 天價金市下的「成本精算」與台灣市場選型指南

在 $4,600/oz 的金價時代，如何把預算花在刀口上？

化金 (ENIG) —— SMT 與高密度 HDI 的王者

• 成本精算：化金只是利用置換反應在鎳層表面蓋上一層極薄的純金 (通常只有 1~3 µ")，目的是保護底下的鎳不被氧化，並提供優異的可焊性。因為金層極薄，成本相對可控。
• 應用場景：非常適合台灣廠商擅長的高密度互連 (HDI) 板、細間距 BGA 封裝。因為化學沉積的平整度極高 (Coplanarity)，不會有電鍍的高低差，是配合無鹵素板材 (如 KB-6165G) 進行精密 SMT 貼件的完美選擇。

電鍍金 (Hard Gold) —— 耐磨與插拔的硬漢

• 成本精算：為了達到抗摩擦的需求，電鍍金的金層非常厚 (通常高達 30~50 µ" 甚至更厚)。在目前的金價水準下，若整板採用電鍍金，成本絕對是災難級的膨脹。
• 應用場景：必須嚴格限制在「局部使用」。主要應用在伺服器主板的 PCIe 金手指、記憶體插槽、以及測試載板 (Load Board) 等需要承受萬次插拔的關鍵區域。

總結

化金的鎳是為了「好焊、平整、不干擾訊號」；電鍍金的鎳則是為了「支撐、耐磨、抗變形」。在金屬原物料飆漲的今天，精準區分兩者的差異，並在同一塊高階板上靈活運用「局部電鍍金手指 + 其餘區域化金」的複合工藝，才是 RD 與採購精算 BOM Cost 的最高境界！
