1. 核心技術：打破 RD 對鑽孔的迷思

在 PCB 報價結構中，鑽孔費用往往佔據總成本的 30% 至 40%。許多 RD 雖知曉「孔越小越貴」與「板越厚孔越難鑽」的經驗法則，卻鮮少深究其背後的物理與機械限制。

1.1 為什麼「孔越小越貴」？

機械鑽孔（Mechanical Drilling）是利用碳化鎢（Tungsten Carbide）鑽頭在高速旋轉下移除基材的過程。當鑽孔直徑縮小至 0.2mm 以下時，成本結構會發生質變，主要受限於以下三個物理因素：

• 鑽頭壽命與斷針風險 標準尺寸的鑽頭（如 0.3mm 以上）剛性較強，通常可承受 15,000 次以上的衝擊（Hits）。然而，當孔徑縮小至微孔等級（如 0.15mm 或 0.1mm），鑽頭極易因偏擺或應力而斷裂。數據顯示，微孔鑽頭的壽命急遽下降，通常每 3,000 至 5,000 次衝擊即需更換。頻繁的換刀（Tool Change）不僅增加了耗材成本，更大幅降低了機台的有效稼動率。

• 疊板數（Stack Height）的限制 為了提升效率，量產時通常會將多片基板堆疊後一次鑽穿。對於 0.2mm 的孔，工廠可能同時堆疊 3 至 4 片板材進行加工。但對於 0.1mm 的微孔，為了防止鑽頭偏移（Wander）導致下層板孔位失準，往往只能採用 單片鑽孔（1-panel stack）。這意味著在相同的機台時間內，產出量直接銳減 60% 至 70%，這是小孔徑加工費飆升的根本原因。

• 加工效率與轉速 微孔加工需要極高的轉速（150k - 300k RPM）以維持切削速度，但進刀速度（In-feed rate）卻必須放慢以避免斷針。相較於雷射鑽孔每秒可達 150 孔的高速，機械鑽孔在微孔領域的效率瓶頸顯著。

1.2 為什麼「板越厚孔越難鑽」？

板厚增加帶來的挑戰主要在於「排屑（Chip Evacuation）」與「熱累積」。

• 排屑困難：深孔加工時，鑽頭螺旋槽內的樹脂與玻纖碎屑難以排出。若碎屑堵塞，摩擦熱將導致樹脂熔融（Resin Smear），在孔壁形成絕緣層，阻礙後續的銅電鍍導通。
• 偏心度（Run-out）放大：鑽頭均有微小的撓性，孔越深，鑽尖在孔底的擺動幅度越大。這可能導致孔位偏離焊盤中心（Misalignment），甚至鑽破內層線路。

表 1：機械鑽孔 vs. 雷射鑽孔特性比較

| 特性 | 機械鑽孔 (Mechanical) | 雷射鑽孔 (Laser) | | :--- | :--- | :--- | | 適用孔徑 | > 0.15mm (貫孔/盲埋孔) | < 0.15mm (微盲孔) | | 加工機制 | 切削 (接觸式) | 燒蝕 (非接觸式) | | 縱橫比限制 | 可達 10:1 (甚至更高) | 限制在 0.75:1 ~ 1:1 | | 主要成本驅動 | 鑽頭磨損、低疊板數 | 機台折舊、製程段數 | | 孔型 | 圓柱狀 | 倒梯形 (V-shape) |

2. 成本紅線：縱橫比 (Aspect Ratio) 的價格階梯

縱橫比（AR）定義為板厚與鑽孔直徑的比值：

AR = 板厚/鑽孔直徑

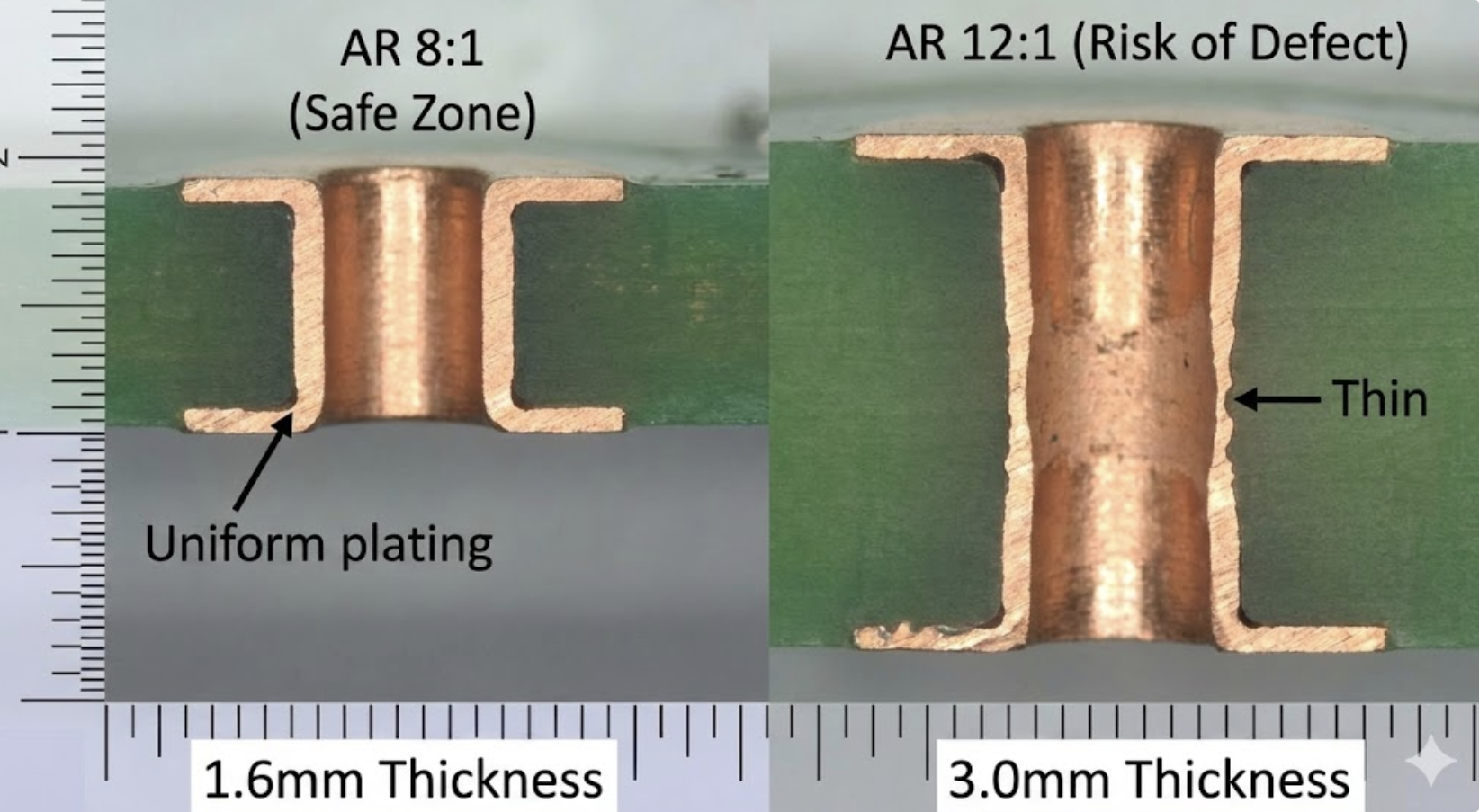

AR 值不僅影響鑽孔難度，更直接決定了「電鍍（Plating）」的良率。電鍍液必須依靠毛細作用與流體動力進入孔內，AR 越高，藥水交換越困難，容易產生**「狗骨頭效應（Dog-bone Effect）」**——即孔口銅厚過厚，而孔中心銅厚不足，導致可靠性風險。

2.1 AR 8:1 —— 成本甜蜜點 (Safe Zone)

• 定義： 例如 1.6mm 板厚搭配 0.2mm 孔徑。
• 成本影響： 這是標準製程的舒適區。大多數 PCB 廠的標準設備無需特殊參數即可達成良好的孔壁鍍銅（Throwing Power）。在此範圍內，RD 可以獲得最具競爭力的報價，無額外加價。

2.2 AR 10:1 —— 警戒線 (Warning Line)

• 定義： 例如 2.0mm 板厚搭配 0.2mm 孔徑，或 3.0mm 板厚搭配 0.3mm 孔徑。
• 成本影響： 進入此區間，良率開始下降。電鍍製程需要降低電流密度並延長時間，以確保深孔處的銅厚達標。鑽孔時斷針風險增加。通常會觸發 10% 至 20% 的成本加成（Adder）。
• 設計建議： 除非空間絕對受限，否則建議加大孔徑以回到 8:1 區間。

2.3 AR 12:1 與更高 —— 放棄機械鑽孔的轉折點

• 定義： 例如 3.2mm 以上的背板或伺服器板，嘗試使用 0.25mm 貫孔。
• 技術瓶頸： 此時機械鑽孔的偏斜量可能超過焊盤的安全餘量，且傳統直流電鍍（DC Plating）的深孔投擲力（Throwing Power）將低於 60%，極易造成孔內開路（Open）。
• 決策時刻： 當設計需求迫使 AR 超過 12:1 時，堅持使用傳統貫孔將導致成本呈指數級上升且可靠性堪憂。此時，改用 HDI 技術 往往是更佳選擇。透過將一個深貫孔拆解為多個低縱橫比的盲孔與埋孔（例如 1 階或 2 階 HDI），不僅解決了電鍍問題，還能釋放內層佈線空間。

3. Layout 規範：HDI 階數的選擇時機與佈線優勢

HDI（高密度互連）透過雷射鑽孔與積層法（Build-up）實現微孔連接。雖然 HDI 增加了壓合次數，但在高密度 BGA 扇出（Fan-out）時，其綜合效益往往優於傳統製程。

3.1 1 階 HDI (1+N+1)：性價比首選

• 結構： 核心層（Core）雙面各壓合一次，包含「雷射盲孔」與「機械通孔/埋孔」。
• 選擇時機： 當主晶片 BGA 的球距（Pitch）縮小至 0.5mm 時。此時傳統貫孔的焊盤已無法在錫球間走線，必須採用 Via-in-Pad（焊盤內鑽孔） 技術。1 階 HDI 的雷射微孔（通常 0.1mm）可直接打在 BGA 焊盤上，無需狗骨頭式扇出，大幅節省空間。
• 佈線優勢： 盲孔不穿透全板，因此在盲孔正下方的內層可以形成完整的**「走線大道（Boulevards）」**，提供比貫孔板多出 2 至 3 倍的佈線通道，特別適合 DDR4/DDR5 等高速並行匯流排的繞線。

3.2 2 階 HDI (2+N+2)：極致密度的代價

• 結構： 在 1 階基礎上再增加一次壓合與雷射鑽孔。
• 選擇時機： 當 BGA Pitch 來到 0.4mm 或更小，且 I/O 數量極大時。
• 錯孔 (Staggered) vs. 疊孔 (Stacked)：
  • 錯孔： 上下兩層微孔不重疊。製程較簡單，成本較低。
  • 疊孔： 微孔垂直堆疊。這要求下層微孔必須先進行「電鍍填孔（Copper Filling）」整平，才能在其上鑽第二層孔。此製程極為昂貴，通常比 1 階 HDI 成本高出 20% 至 30% 以上。
• 成本紅線： 除非必要（如手機主板或超高密度模組），應盡量避免使用疊孔結構的 2 階 HDI。

表 2：HDI 階數成本與能力對照

| HDI 階數 | 適用 BGA Pitch | 相對成本指數 | 佈線能力 | 關鍵製程 | | :--- | :--- | :--- | :--- | :--- | | 傳統貫孔 | > 0.65mm | 100 | 低 | 機械鑽孔 | | 1 階 (1+N+1) | 0.5mm | 140 - 160 | 中高 | 雷射鑽孔、Via-in-Pad | | 2 階 (2+N+2) | <= 0.4mm | 180 - 220 | 極高 | 填孔電鍍、二次壓合 |

4. 專業度展現：逸雲科技針對高厚徑比伺服器板的深孔電鍍能力

在高階伺服器、AI 運算單元與 5G 通訊背板的領域，PCB 層數動輒超過 20 層，板厚達到 3.0mm 甚至更厚。在這種極端條件下，縱橫比經常突破 15:1 甚至 20:1。這已非一般 HDI 或標準製程所能應對，而需要特殊的「深孔製程」能力。

此類高階板材的製造痛點在於：如何在極深且細的孔內，均勻地鍍上足夠厚度的銅（通常 IPC Class 3 要求孔壁銅厚 25μm ），同時避免孔口鍍層過厚導致線路短路？

4.1 脈衝電鍍 (Periodic Pulse Reverse, PPR) 技術

傳統直流電鍍（DC）在高 AR 孔內的投擲力（Throwing Power）極差。逸雲科技（eCloud Technology） 在處理此類高厚徑比訂單時，採用先進的 PPR 脈衝電鍍技術。

• 機制： PPR 利用正向電流沉積銅，並週期性地施加瞬間的高電流「反向脈衝」。這個反向脈衝會優先溶解孔口（高電流密度區）過厚的銅離子，從而「削峰填谷」，迫使銅離子更有效地向孔中心移動。
• 成效： 在 AR 20:1 的極限條件下，PPR 技術能將深孔投擲力從 DC 的 60% 提升至 85% - 90% 以上，確保孔中心銅厚符合 IPC Class 3 的嚴苛規範，杜絕孔內斷路隱患。

4.2 高速訊號的剋星：背鑽 (Backdrilling)

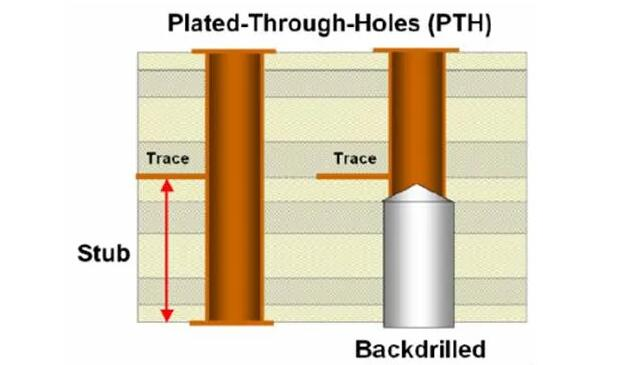

伺服器板上的貫孔若有多餘的殘段（Stub），在高頻傳輸（如 PCIe Gen5, 112G SerDes）下會形成天線效應，產生嚴重的訊號反射。

• 製程能力： 逸雲科技具備高精度的背鑽能力（Controlled Depth Drilling），能從板子背面將未使用的孔壁鑽除。
• 精度要求： 為了最大化訊號完整性，背鑽後的殘段長度（Stub Length）必須控制在 10 mil (0.25mm) 以內，甚至挑戰 5 mil 的極限。這需要極高精度的 Z 軸控制機台，以避免鑽傷內層有效線路，是區分高階與低階 PCB 廠的關鍵指標。

4.3 逸雲科技的技術定位

針對台灣工程師在開發 AI 伺服器、高階交換機等產品時的需求，逸雲科技整合了從高精準度機械鑽孔、高階 HDI 雷射鑽孔到深孔脈衝電鍍的一條龍製程。特別是在 High Aspect Ratio (高縱橫比) 的挑戰上，透過最佳化的電鍍藥水與 PPR 參數，解決了「厚板難鍍」的物理難題，為 RD 提供了在成本與性能間取得平衡的可靠方案。

結論

PCB 鑽孔設計是一門關於「取捨」的藝術。工程師在 Layout 畫出的每一個孔，都在默默地計算著成本。

1. 守住 8:1 的甜蜜點： 在一般設計中，盡量將縱橫比控制在 8:1 以內，這是確保低成本與高良率的黃金法則。
2. 理性選擇 HDI： 當 BGA Pitch 小於 0.5mm 或貫孔 AR 超過 12:1 時，果斷採用 1 階 HDI。雖然單價提升，但其帶來的佈線優勢與良率提升，往往能降低整體系統成本。
3. 重視深孔能力： 對於厚板伺服器設計，鑽孔與電鍍是品質的生命線。選擇具備 PPR 電鍍與高精度背鑽能力的合作夥伴（如逸雲科技），是確保產品通過嚴格訊號測試與可靠性驗證的必要投資。

理解這些底層邏輯，RD 才能在設計圖上，為公司鑽出真正的「成本甜蜜點」。
