凌晨一點，PM 群組跳出客戶的 LINE：「下個月量產，單價要再降 8 美分，不然訂單可能要轉去越南。」 第一個被叫起來開會的，永遠是採購跟組裝廠 PM。 電話打過去，組裝廠窗口很客氣，但答案幾乎都一樣：「設計都定了，我這邊真的擠不出來。」 這個劇本，台灣每一家硬體公司一年都會上演好幾次。問題是——戲一開始就演錯了。
業界有一個被反覆驗證的觀念：
一片 PCBA 的成本，有將近 7 到 8 成，在電路設計完成的當下就已經被鎖死。
當 Gerber 送出、BOM 進到備料系統、料件上 SMT 線之後，剩下能談的空間，再會殺價的採購也只能擠出 2% 到 3%。而且這 3%，經常還要靠犧牲付款條件、犧牲交期，甚至犧牲品質才換得回來。
真正的成本戰場，不在組裝廠的報價單上，而在設計工程師打開 EDA 軟體的那一刻。
底下四個切入點，是台灣 ODM 廠、硬體新創、IPC 廠商最值得馬上回頭檢查的位置。每一個都有具體的數字，每一個都能在下次出貨前實際落地。
很多工程師覺得料件選型是採購的事。事實上，BOM 上每一行字，都是設計工程師親手寫下的承諾。
0402、0603、0805 這些主流貼片封裝，在台灣與全球都是流通量最大的規格。優先選用，會立刻帶來三個優勢：
反過來，如果為了「設計得更精緻」選用冷門封裝、或為了 0.1% 公差選了高階電阻，看起來工程上更嚴謹，實際上是把錢一筆一筆寫進量產成本裡。還有一個最容易被忽略的細節：RoHS 要從一開始就統一。 混用 RoHS 與非 RoHS 料件會強迫走 hybrid assembly 製程，光是這個動作就能讓單價翻倍。
很多人以為良率是 SMT 廠的問題。但良率問題的根源，幾乎全在設計檔裡。

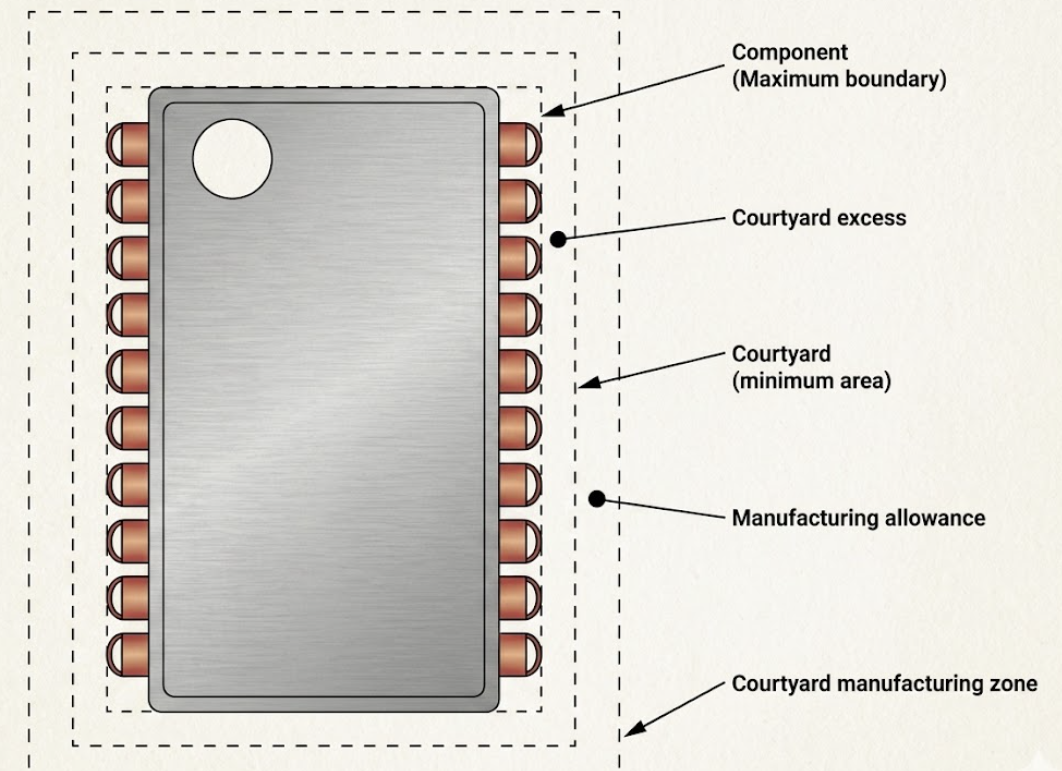

元件擠在一起，後面跟著的就是焊錫橋接、AOI 誤判、X-ray 卡關，每一個都是良率風險。最後反映在你的對帳單上，就是 「重工費」與「特採費」 兩個科目。
這些不是教科書條文，而是讓 SMT 廠不必走特採、不必客製治具、不必派人工補件的最低門檻。
電路板中央在 reflow 與後段製程中，是板彎、板翹應力最大的區域。如果將 BGA、大型陶瓷電容、敏感封裝放在板中央，量產後出現裂錫、冷焊的機率會大幅上升。
敏感元件分散擺、邊角留淨空、板中央留給穩定元件——這三件事做到位，光是良率拉升帶來的成本下降，就能直接反映在毛利上。
SMT 線早就走全自動化，但很多設計檔，還停留在「人工友善」的思維。
這就像 2026 年了，還在寫只能跑 IE6 的網頁。設備是新的，邏輯卻是舊的。
每一個細節，都是讓 pick-and-place 機械手臂少跑一段路、少校準一次。累積起來，常常就是每片板 10% 到 20% 的組裝時間差。對動輒幾十萬片的量產案來說，這 10–20% 不是百分比，是六位數的真金白銀。

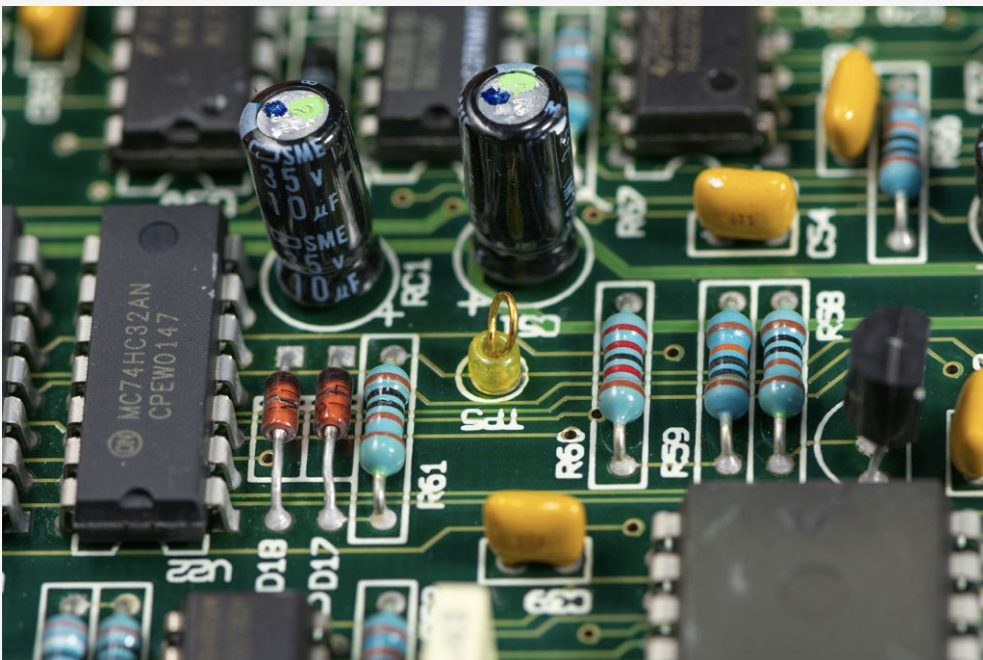

很多設計工程師會把 DFT（Design for Testing）當成「Layout 都完成、量產前再補一下」的工作。這是一個會持續侵蝕毛利的誤解。
DFT 設計到位，板子組裝完一上機就能跑診斷；DFT 沒設計好，每一片不良都得拆機重來。而拆機重來的成本，永遠比當初多畫幾個測試點貴得多。
讀到這裡，多數工程師心裡會冒出一句：「這些我都知道啊。」
但實務上看到的案子，有將近一半的 Gerber 都至少踩到上面其中兩三個風險點。
原因通常是這三個：
這三件事都不是工程能力的問題，而是流程設計的問題。
PCBA 的競爭，已經不在「組裝廠誰報價低」這一層。
真正能拉開差距的，是設計團隊願不願意在送 Gerber 之前，多花 30 分鐘把 BOM、Layout、絲印、測試點再跑一次完整檢查。
這 30 分鐘省下來的，不只是料費，而是：
成本管控不是事後的損益表，而是設計桌上一連串的選擇題。
下一次客戶又打來喊砍價，記得：先回去看看你的 EDA 軟體，而不是先打給組裝廠。
