高功率 PCB 失效機制與設計對策
失效機制一：熱應力主導的退化鏈
高功率 PCB 一旦運作，P = I²R 的發熱現象就會立刻啟動。更棘手的是銅的電阻溫度係數約為 0.39%/°C，溫度上升 → 電阻上升 → 發熱再上升，形成正回饋的「熱失控螺旋」。一旦這個循環沒被有效抑制，後續就會引發三種典型失效。
1. 銅箔走線過熱：電流密度的設計盲點
許多工程師仍習慣憑經驗給線寬，這在中低功率可行，但到了 50A 以上就會出問題。建議的工程做法：
- 以 IPC-2152 標準 而非舊版 IPC-2221。IPC-2221 採用固定的內／外層折算比例，且未將鋪銅與內層 plane 的散熱效果納入，對內層走線的預測並不可靠，在缺乏散熱銅的情況下甚至會低估溫升；IPC-2152 以實測數據加修正係數為基礎，是目前計算載流的依據。
- 額外保留 20% – 30% 的電流降額（derating）餘裕，並以最差工作環境溫度做驗證。
- 避免線寬瓶頸：整段走線中只要有一處變窄，該段就會變成發熱熱點。
- 大電流軌道優先走 外層，因為對流散熱效率明顯優於內層。
- 當所需線寬大到不合理（通常電流接近 100A 以上），就應果斷改用 銅排（busbar） 而非繼續加寬走線。
- 在散熱吃緊的區段，可局部移除防焊漆讓銅箔直接散熱，但需同步評估氧化與絕緣風險。
2. 銲點疲勞：容易被低估的車規風險
車用、航太、工業設備動輒每天經歷上百次溫度循環。每一次冷熱起伏，銲點都在做微小的熱脹冷縮，金屬間化合物（IMC）逐漸結晶長大，最後裂紋從應力集中處延伸出來。
要降低銲點疲勞風險，設計階段要注意：
- 材料 CTE 匹配：選擇封裝 CTE 與基材接近的零件，特別是 BGA 與大型功率元件。
- 大型散熱墊周邊的銅分布要均勻，否則迴流銲時容易產生空洞，影響接點可靠度與長期疲勞壽命。
- 小型兩端零件（如 0402、0603）若兩端銲墊連接的銅面或熱質量不對稱，迴流銲時一端先熔錫會把零件拉起，造成立碑（tombstoning）。設計時讓兩端的銅連接對稱即可大幅降低風險。
- 任務關鍵型產品（車規、醫療、航太）應導入 IPC Class 3 組裝規範。
- 驗證階段加入 加速溫度循環測試（TCT），例如 -40°C 到 +125°C，至少跑 500 – 1000 cycles。
3. 散熱路徑失靈與板材分層
MOSFET、IGBT、DC-DC 模組這類功率元件如果熱導不出去，junction temperature 超標只是時間問題。實務上常見的散熱設計強化手法：
- 元件曝銅墊（exposed pad）下方布置 散熱孔陣列，並避免使用 thermal relief，要直接連到大銅面。
- 散熱孔可考慮 樹脂塞孔 + 蓋銅（POFV / VIP），讓 SMT 製程穩定，同時提高熱傳效率。
- 內層銅面要刻意做成大面積銅鋪，讓熱量橫向擴散，而非集中在元件正下方。
- 選擇 低熱阻 TIM 並驗證實際機殼風流條件，許多設計在模擬軟體裡看似完美，裝進機殼後因氣流死區而失溫。
至於**分層（delamination）**這個老問題，在重銅與高溫場景下特別容易出現。Tg 的選擇邏輯應該是：
| 工作溫度範圍 | 推薦基材方向 |
| :--- | :--- |
| < 100°C | 一般 FR-4（Tg ≥ 130°C）即可 |
| 100 – 130°C | 升級 High-Tg FR-4（Tg ≥ 170°C） |
| > 130°C | 改用 Polyimide 或金屬基板（MCPCB） |
工程準則是：Tg 至少要比實際運作溫度高 20°C – 25°C，並避免長時間貼著 Tg 邊緣運作。
失效機制二：電場應力造成的絕緣崩潰
當電壓拉高到數百伏甚至 kV 等級，PCB 上每一條走線、每一個導通孔、每一塊銅面之間，都隱藏電場擊穿的風險。這類失效往往要在高溫高濕測試時才暴露，量產初期不易察覺，相當棘手。
爬電與電氣間隙：別只看 IPC-2221 的最低值
爬電距離（creepage）與電氣間隙（clearance）是兩個完全不同的概念。電氣間隙是空氣中的直線距離，爬電是沿著絕緣表面的最短路徑。設計時務必注意：
- 依產品適用標準（IEC 60664-1、IEC 62368-1、UL 60950 等）反推所需距離，不要只看 IPC-2221 的最低值。
- 板邊不要走高壓，這是常見的設計疏失。
- 在高壓區之間 開長槽（slot）或 V-groove，可有效延長爬電路徑不佔太多板面。
- 選擇 CTI ≥ 400V 的基材，特別是 300V DC 以上的應用。CTI 等級（對應 IEC 60664-1 的材料分組）影響材料在潮濕環境的抗漏電軌跡能力。
- 在污染等級高或濕度大的場景，塗布 Conformal Coating 幾乎是必要選項。
壓降（IR Drop）：同時也是發熱來源
很多人把壓降當成純粹的效率問題，但在高功率應用中，壓降同時等於發熱。一個常見的判斷準則：若軌道壓降超過該電源軌標稱電壓的 1% – 2%，就必須加大導體截面積或改採銅排。建議在設計階段就導入 PDN 模擬，跑出實際電流分布圖，找出熱點。
CAF 與局部放電：難以重現的潛伏型失效
CAF（Conductive Anodic Filament） 是一種在玻纖編織結構中、由銅離子沿著樹脂與玻纖介面遷移所形成的導電細絲。它的麻煩在於：
- 平時量測一切正常，只有在高濕 + 偏壓下才會逐漸長出。
- 失效模式是間歇性短路或漏電，現場非常難重現。
- 一旦長成，整批板子幾乎都會受影響。
防範重點：
- 指定 Anti-CAF 等級的基材，並要求廠商使用高樹脂含量、緊密玻纖編織的板料。
- 板內 via-to-via 間距至少 0.5mm（20mil），HDI 設計受限時請選用更高等級的抗 CAF 基材。
- 要求製造端執行 離子污染度測試（Ionic Cleanliness Test）。
局部放電（Partial Discharge） 則發生在絕緣材料內部的微小氣孔或介面缺陷，會逐步劣化絕緣層。避免設計尖銳的導體轉角、改用 45° 倒角或圓弧繞線、要求廠商使用無空洞 prepreg，是設計端能做的事。
失效機制三：機械應力與結構失效
在重銅、厚板、大型連接器與振動環境下，PCB 的物理結構本身就承受著巨大壓力。機械失效往往不是設計被忽略，而是被低估。
導通孔孔壁破裂
高功率設計常意味著更厚的銅、更多的層數、更高的板厚，連帶推升導通孔的縱橫比（aspect ratio）。當縱橫比超過 10:1，導通孔在製程的鍍銅厚度、後續迴流銲熱衝擊以及振動環境下，就容易出現孔壁裂紋。
設計準則：
- PTH 縱橫比控制在 10:1 以內，必要時改採 HDI 結構或 Stacked Microvia。
- 加大功率過孔的環寬（annular ring），並避免單一大過孔承載全部電流，改採對稱多孔陣列。
- 高可靠度應用（車規、航太）建議導入 孔填充（樹脂塞孔 + 蓋銅）。
- 重型連接器底下建議追加 固定孔或局部加厚補強。
板翹（Warpage）：疊構不對稱的代價

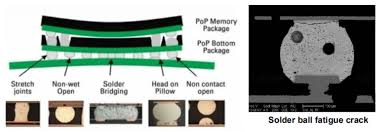

當銅厚分布在 Z 軸上嚴重失衡，板子在迴銲時就會因受熱不均而彎曲。後續影響包括 BGA 銲點開路、陶瓷元件破裂、PCBA 進治具卡板等。
預防板翹的設計與打樣準則：
- 疊構必須對稱：銅厚、PP 厚度、訊號層分布盡量左右鏡像。
- 稀疏的銅層加上 Copper Thieving（補銅），平衡銅分布。
- 嚴格遵守 IPC-6012 的 bow & twist 限制：含 SMT 元件的板一般為 0.75%、非 SMT 板放寬到 1.5%，IPC Class 3 則收緊到 0.5%。
- 高溫應用選擇 高 Tg 板材，並評估是否需要使用低 CTE 板材。
振動與連接器應力
車用與工業設備的振動環境是 PCB 容易被忽略的失效來源。設計時要思考的不只是「板子裝得進去」，而是「板子在數年、數萬次振動循環之後是否仍可靠」。
實務做法：
- 大型元件（電解電容、變壓器、連接器）以 黏著劑或底膠（underfill） 固定。
- 軟硬結合板的撓曲區建議補上 PCB 補強板（stiffener）。
- 大型連接器盡量靠近 固定孔，並考慮使用 through-hole 版本取得機械強度。
- 線材引出端做 應力釋放（strain relief），避免長期拉扯傳到銲點。
結語：高功率 PCB 設計是系統工程，不是線寬計算題
高功率 PCB 失效從來不是單一原因，而是熱、電、力三個應力場長期交互作用的結果。一片可靠的高功率板，通常來自於：
- 完整的 熱模擬 + 載流分析
- 嚴謹的 疊構對稱規劃
- 充足的 爬電與電氣間隙設計
- 細緻的 過孔與連接器補強策略
- 製前的 DFM / DFA 雙重審查
在量產之前花一週把這些細節想清楚，遠比量產後做客訴失效分析來得便宜得多。對於正在投入 AI 伺服器電源、車用三電系統、工業電源等高功率應用的設計團隊而言，設計階段的紀律，就是長期可靠度的保險。
