電動車、伺服器電源、儲能系統、工業充電樁——這些高功率應用的爆發，把電源類 PCB 的設計門檻一路推高。電源板必須同時應付高電壓、大電流、嚴苛散熱負擔與安規要求，電氣與熱力兩個物理域互相牽動，任何一環失守，輕則性能衰退，重則整批產品在量產後出現批量問題。 以下整理電源 PCB 佈線必須掌握的六大核心設計準則，適合電源工程師、硬體 RD、PCB Layout 工程師參考。
電源板的佈局順序與訊號板相反——先處理大電流，再處理小訊號。
走線是電與熱交會的關鍵環節，沒拉好就會在熱影像儀上看到明顯熱點。線寬與載流的對應關係必須結合銅厚與允許溫升一起評估，單獨講線寬沒有意義。

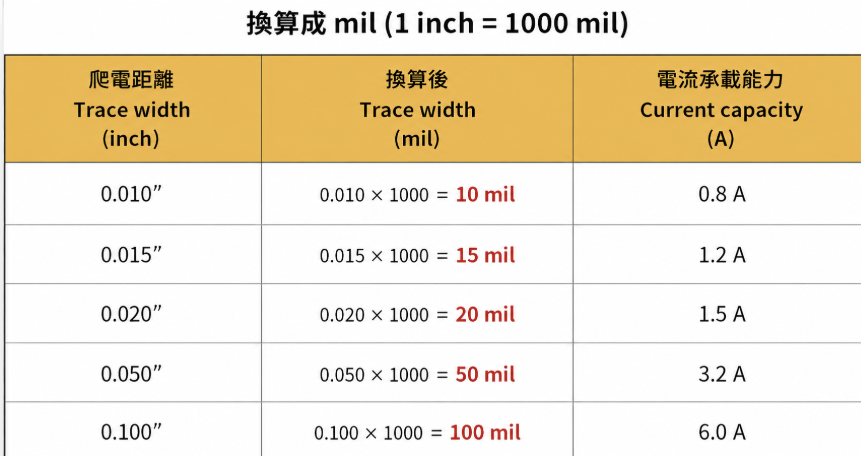

線寬與載流參考表（依 IPC-2152 估算）
以下為 1 oz 銅厚、外層、10°C 溫升、走線未鄰近散熱區條件下的概略值，實際設計請以 IPC-2152 計算器確認：
從上表可以看出，僅靠加寬線寬難以滿足 10 A 以上的應用，實務上必須搭配下列做法：
開關電源的高頻切換動作本身就是 EMI 主要來源。
熱管理不該是後期補救，而是從佈局第一步就要納入。
電源類 PCB 量產後一旦少了任何一張認證，就會卡在客戶端驗收環節。
電源 PCB 的可靠度不會在 OQC 階段才浮現——它在你拉下第一條走線、放下第一顆 MOSFET 時，就已經決定了大半。把佈局、走線、PI、EMI、散熱、合規這六大維度內化為日常 SOP，後段製程的問題自然會少掉一大半。
若你正在規劃高功率產品的 PCB 打樣或量產導入，建議在電路設計初期就將上述準則整合進前期審查（Pre-DFM）流程，並與 PCB 製造端共同確認銅厚規劃、埋銅塊可行性、板材 CTI 等級與堆疊結構，把可靠度的基礎一次打穩。
