Rigid-Flex 過渡區的 4 大設計禁忌

1. 走線方向錯誤（平行彎折線）

• 規則：走線必須「垂直於彎折線（Bend Line）」進行佈局，嚴禁採用對角線（Diagonal routing）或平行於彎折線的走線方式；若需轉向，只用平滑圓弧、避免折角。
• 失效機制：平行或斜向走線會讓銅箔在彎折時承受不均勻的拉伸與壓縮應變（Tensile/compressive strain），造成局部應變集中，進而引發邊緣撕裂與微裂紋（Micro-cracks）。銅箔的失效主要是循環拉應變累積的金屬疲勞，因此讓走線垂直穿越彎折區、使各處受力一致最為關鍵。

2. 上下層走線重疊（I-Beam Effect）

• 問題：在多層板中將上下兩層的銅箔走線在 Z 軸上完全對齊重疊（Stacking traces）。
• 結果：微觀上會形成類似建築結構中的「工字樑（I-Beam）」效應，使該區域剛性大幅增加，彎折時容易引發金屬疲勞失效（Flex fatigue failure）。
• 解決方案：採用「錯位走線（Staggered routing）」，將相鄰層的走線在水平方向上錯開，讓軟板彎折時各層材料有微小的滑移空間。

3. 導通孔與銲墊的禁佈區（Via Exclusion Zone）

• 問題：將盲埋孔與零件銲墊佈局在軟硬交界的應力影響範圍內。
• 結果： 電鍍孔壁會成為阻礙基板彎折的剛性錨點，彎折瞬間產生劇烈拉扯，引發孔壁斷裂（Barrel cracking）或銲墊翹起（Pad lifting）。
• 解決方案：設立禁佈區。依據 Flex PCB 設計規範，所有電鍍導通孔應距離 Transition Zone 邊緣至少 1.25–1.5 mm（約 0.050–0.060 吋）。實務上也可參考覆膜往硬板區咬入約 0.025 吋的做法，確保孔位退到穩定的剛性區內。

4. 實心鋪銅的過度剛性問題（Solid Copper Pour）

• 問題：電源層與接地層採用大面積實心鋪銅，一路延伸進軟板區。
• 結果：大面積連續銅箔會大幅降低 Flex PCB 的柔韌性，並累積內應力。
• 解決方案：改用「網格狀鋪銅（Cross-hatched polygon）」設計，在維持遮蔽效能的同時降低物理剛性，並盡量加寬過渡區的走線（大於 0.2 mm），提升導線抵抗拉伸變形的能力。

Design Guidelines Summary Table

| 設計特徵 | 傳統硬板 (Rigid PCB) 常規作法 | 軟硬結合板過渡區與柔性區 DFM 規範 | 物理機制與失效預防 | | :--- | :--- | :--- | :--- | | 走線方向與轉角 | 允許 45 度走線或任意角度，常有折角 | 必須垂直於彎折線，僅允許平滑圓弧曲線 | 避免剪切力集中與銅箔邊緣撕裂 | | 多層佈線對位 | 常見上下層走線完全重疊以增加密度 | 強制採用錯位走線（Staggered Routing） | 消除「工字樑」效應，確保軟板彎折柔韌性 | | 過孔 (Vias) 位置 | 依電氣需求任意放置，廣泛使用盤中孔 | 嚴禁置於過渡區，需距離交界處 >1.25mm | 防止剛性電鍍孔壁在彎折時拉扯破裂 | | 接地層鋪銅設計 | 大面積實心鋪銅（Solid copper pour） | 必須使用網格狀鋪銅（Cross-hatched pour） | 降低整體剛性，提升抗機械疲勞度 | | 極細走線與保護 | 追求極細線寬，配置於任意訊號層 | <10 mils 走線應配置於中性彎曲軸 (Neutral Axis) 附近 | 讓脆弱走線處於零應力區，避免外側拉伸斷裂 |

Rigid-Flex Stackup 的三個關鍵重點

過渡區的挑戰不僅在 X-Y 平面的走線佈局，Z 軸的疊層設計（Stack-up Design）同樣決定板子的可靠度。RD 必須掌握以下三點：

1. Flex layer 必須置中：柔性層在整個疊構中應置中且對稱（例如 6 層板的 L3 與 L4），使其貼近「中性彎曲軸（Neutral Axis）」，讓脆弱的走線處於低應力區，避免外側拉伸斷裂。
2. Adhesive 厚度控制：壓克力黏合劑的 Z 軸熱膨脹係數極高。IPC-2223 指引建議，延伸進剛性區的壓克力黏合劑總厚度，不應超過整體結構總厚度的 10%，否則高溫過爐時會因 Z 軸大幅膨脹而拉扯、破壞電鍍貫孔（PTH）。
3. Selective coverlay（Bikini build）：採用「比基尼構造」，要求覆膜（Coverlay）僅敷貼在暴露的軟板區域，進入過渡區時精準截斷，硬板區則回歸使用 LPI 綠漆，藉此抑制 Z 軸過度膨脹的風險。

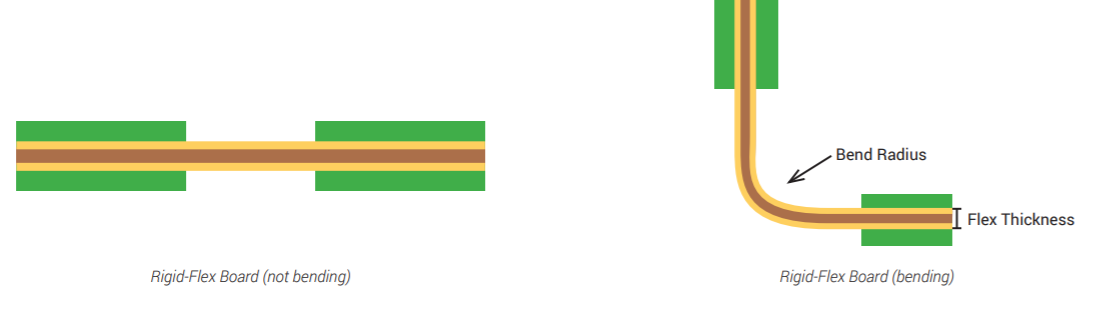

Bend Radius 設計估算

遵守上述走線規範的同時，RD 在初期就要針對機構干涉計算彎曲半徑。

IPC-2223 的正式算法是以銅箔最大容許伸長率與各層材料厚度為基礎、變數較多，通常以「彎曲半徑對總厚度的比值」呈現。實務上，業界常用一個簡化的經驗公式快速估算：

R = k × 板厚（R 為最小彎曲半徑）

常用 k 值（業界經驗值，非標準原文）：

| 彎折類型 | 定義 | k 值建議 | | :--- | :--- | :--- | | Static flex (靜態彎折) | 僅在組裝時彎折一兩次（如感測器內部） | 6 - 10 | | Dynamic flex (動態彎折) | 需承受成千上萬次活動（如折疊機轉軸） | 10 - 20 |

計算範例： ： 假設某軟板疊構板厚 = 0.0108 吋，靜態應用取 k = 10：

R = 10 × 0.0108 = 0.108 吋 0.108 吋 若機構工程師為追求輕薄，強行將過渡區空間壓縮至小於這個半徑，再完美的走線也會在可靠度測試中失效。動態高循環應用則應改用比值表的較大值，預留更高安全裕度。

結論

Rigid-Flex PCB 是產品微型化的關鍵技術，但 Transition Zone 也是最容易摧毀良率的高風險區域。從避免平行走線、落實錯位佈局，到導入網格鋪銅與比基尼覆膜工藝，每一個規範背後都是大量失效分析累積的經驗。

如果您的團隊正在開發 Rigid-Flex PCB，eCloud 可以在 Layout 階段提供 DFM Review，協助避免過渡區裂紋與製造失敗問題。歡迎與我們聯繫，確保專案順利量產。
