在高端印刷電路板（PCB）製造領域，POFV（Plated Over Filled Via）製程已成為高密度互連（HDI）板製造的關鍵技術之一。業界俗稱其為「蓋帽銅」或「Cap 銅」，這個稱呼生動地描述了它的製程特徵——如同在樹脂塞孔的頂部，精心覆蓋一頂「銅帽子」。 這項技術不僅解決了傳統樹脂塞孔表面的凹陷問題，更為後續的精細線路製作提供了平坦、可靠的表面基礎，是現今伺服器、通訊設備、航太等高端電子產品不可或缺的製造工藝。

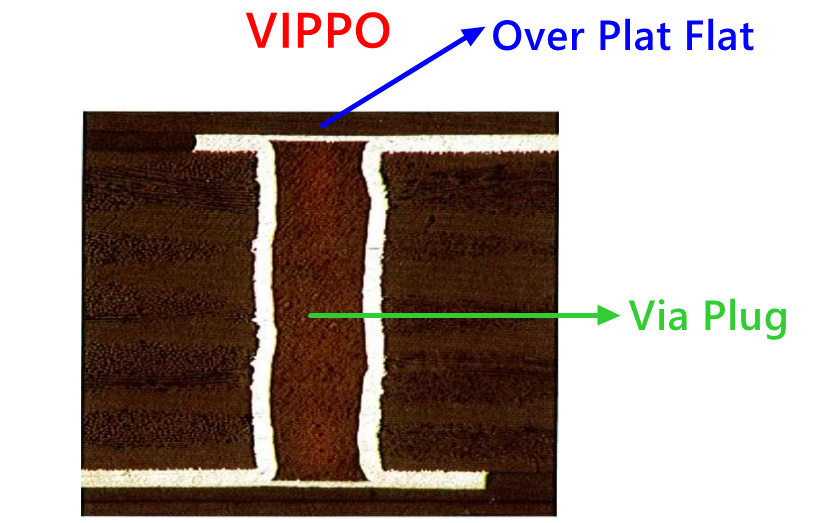

POFV，全稱為 Plating Over Filled Via（導通孔上電鍍），在業界也常被稱為 VIPPO（Via in Pad Plating Over，銲墊上導通孔電鍍），簡稱 VIP 板。
其明確定義為：將導通孔（Via）內塞滿樹脂，並將表面凸出的樹脂磨平後，再經過化學銅（PTH）、電鍍、蝕刻等工序，最終在導通孔正上方形成平整銲墊（Pad）的製程設計。
POFV 製程始於傳統通孔或盲孔的製作。鑽孔完成後，首先進行孔壁化學銅（沉銅）形成薄導電層，接著以全板電鍍加厚。隨後，透過專用設備將特製樹脂塞入孔內。此步驟需要精確控制填充量，確保樹脂略高於板面形成輕微凸起，為後續的刷磨（Planarization）留出餘量。
樹脂固化後進行首次磨板，去除多餘樹脂，使樹脂面與銅箔面基本齊平。若製程僅止步於此，便是一般的傳統樹脂塞孔；但這種表面存在微觀上的不平整，且樹脂與銅面的結合力有限，無法滿足高端應用的打件需求。
真正的「蓋帽」過程始於第二次電鍍。在樹脂塞孔表面完成粗化處理後，透過化學銅及全板電鍍（Panel Plating）在整板表面沉積一層銅層。這層銅會同時覆蓋在樹脂表面，形成最初的「Cap 銅」結構。
此階段的精度控制至關重要：
Cap 銅形成後，會根據廠內採用的「正片製程」或「負片製程」而有不同的後續流程。但核心目標皆為：在保護 Cap 銅完整性的同時，精準成型電路圖形。
根據國際通用的 IPC 標準，POFV 製程的 Cap 銅厚度（覆銅厚度）有嚴格的分級要求：
注意：這些標準是指「成品出貨前」的最終厚度。在實際半成品製造過程中，工程端必須進行「預先補償設計」，以抵消後續微蝕、磨板等工序對蓋帽銅造成的損耗。
在 POFV 製程中，選擇負片還是正片，主要取決於「銅厚要求」與「線寬能力」，並需綜合考量廠內設備的匹配性。
| 考量維度 | 負片製程 (Negative Process) | 正片製程 (Positive Process) | | :--- | :--- | :--- | | 核心邏輯 | 減法製程（全板電鍍後直接蝕刻） | 加法製程（圖形電鍍加厚後蝕刻） | | 製程優勢 | 流程步驟少、生產效率高、設備投資相對低。 | 蝕刻前銅厚較薄，利於精細線路解析；Cap 銅厚度可透過圖電獨立加厚。 | | 製程局限 | 對初始銅厚控制極嚴格。銅太薄會導致後續微蝕破孔；銅太厚則難以蝕刻精細線路。 | 流程複雜、生產週期長、成本較高、對圖電製程控制要求精細。 | | 銅厚要求 | < 15 μm，均勻性要求中等 | ≥ 12 μm，均勻性要求極高 | | 線寬/線距 (L/S) | ≥ 50 μm (2 mil) | ≤ 50 μm (2 mil 以下) | | 可靠度等級 | IPC Class 2 | IPC Class 3 及以上 | | 適用產品 | 消費性電子、一般工業控制 | 高階伺服器、通訊基站、航太設備 |
伺服器等級的 PCB 對 POFV 製程提出了極嚴苛的要求：
針對上述需求，**「正片製程」**結合以下措施通常是高階板廠的首選：
POFV 製程的銅厚控制，本質上是一場精密平衡的藝術——在成本與效能、效率與可靠度之間取得最佳解。在現今 PCB 產業朝向更高密度、更高頻率、更高可靠度發展的趨勢下，POFV 的技術價值不言而喻。
無論您是在設計需要嚴格阻抗控制的通訊板，還是面對極端環境考驗的高階伺服器主機板，eCloud 都能為您提供最可靠的 PCB 解決方案。我們的工程團隊深諳 POFV 製程的各項參數調校，從 DFM 階段的銅厚預大補償，到廠內的精密圖形電鍍控制，確保每一頂「Cap 銅」都能完美符合 IPC Class 3 甚至更高等級的規範。歡迎隨時與我們聯繫，探討您的下一個高階 HDI 專案！
