一、防焊油墨的技術分類與演進
防焊油墨根據其固化機制與製程路徑，主要分為三大類型，構成了適應不同精密度與成本需求的技術矩陣：
1. 感光顯影型油墨（LPI, Liquid Photo-Imageable）：高精密度的首選，市場主流
這是當前高階 PCB 製造中絕對的主流。該類油墨含有特定的感光樹脂與光起始劑（Photoinitiator）。
- 製程流程：透過網版印刷或滾塗方式均勻覆蓋板面 → 低溫預烤（Pre-bake）形成觸乾膜 → 使用底片進行 UV 曝光（或 LDI 直接成像），受光區域發生光聚合反應交聯，變得難溶於顯影液 → 透過弱鹼（如碳酸鈉）顯影去除未曝光區域，露出銲墊 → 高溫後烤（Post-bake）使圖形完全交聯固化。
- 優勢：解析度極高，可製作出寬度僅 50-75 µm 的精細防焊橋（Solder Dam），精準匹配高密度 IC 封裝區域的防護需求。
- 劣勢：流程較長，設備投資與能耗較高，對無塵室潔淨度與參數控制要求極嚴格。
2. UV 固化型油墨：效率優先，流程簡化
此類油墨的設計追求流程極簡化。網版印刷後，不需經過高溫烘烤，直接透過特定波長與能量的 UV 光源照射，即可瞬間完成最終固化。
- 優勢：顯著縮短生產週期，降低能耗，適合對耐熱性要求相對寬鬆或交期極快的產品。
- 劣勢：固化深度有時不及「曝光+後烤」組合，最終塗層的硬度、附著力稍遜；受限於光學成像原理，解析度無法滿足高階細線距的要求。
3. 熱固化型油墨：成本導向，特定應用
這是最傳統的一類，不含感光成分。透過網版印刷將圖形直接印於板面（網版即最終圖形），完全依靠高溫烘烤使樹脂發生熱聚合反應而固化。
- 優勢：製程最簡單，油墨成本極低，無需昂貴的曝光機與顯影設備。
- 劣勢：解析度極低，僅適用於線路粗獷、無防焊橋要求的低階消費性電子產品，幾乎無法應對現代 HDI 或伺服器板的需求。
在這三類中，綠色之所以成為防焊的「經典色」，不僅因其視覺舒適、對比度高（利於 AOI 自動光學檢測），更在於其感光化學體系最為成熟穩定，曝光參數的寬容度（Window）最大。
二、光譜的兩極：白漆與黑漆的「先天困境」
在五彩斑斕的防焊色彩選項（綠、藍、紅、黑、黃、白、棕，且皆有亮面與霧面/啞光之分）中，白色與黑色無疑是製程控制難度最大的兩個極端。它們的挑戰核心，皆源於極端的光學特性與「光固化」化學反應需求之間的深刻矛盾。
黑色油墨的「吸光黑洞」效應與底層固化難題
黑色是吸收可見光全波段的材料。在曝光工序中，UV 光需要穿透油墨表層，引發深層的光起始劑產生自由基，進而啟動聚合反應。
- 原理困境：高濃度的黑色顏料（通常是碳黑或複合黑色金屬氧化物）構成了強大的「吸光屏障」。UV 光進入表層極短距離內即被強烈吸收並轉化為熱能，導致光強度隨深度呈指數級衰減。這會造成表層已過度固化甚至脆化，而底層（靠近銅箔或基材介面）卻因「光飢餓」而未完全固化（業界俗稱「烤不熟」）。
- 製程後果：在後續的噴錫（HASL）、化金（ENIG）或 OSP 等表面處理中，須經歷高溫與酸鹼藥水沖刷。固化不良的底層附著力極弱，非常容易發生「掉漆」（防焊層剝落）或「假性露銅」。同時，表層吸收過多能量也易引發樹脂過度交聯收縮，產生微裂痕。

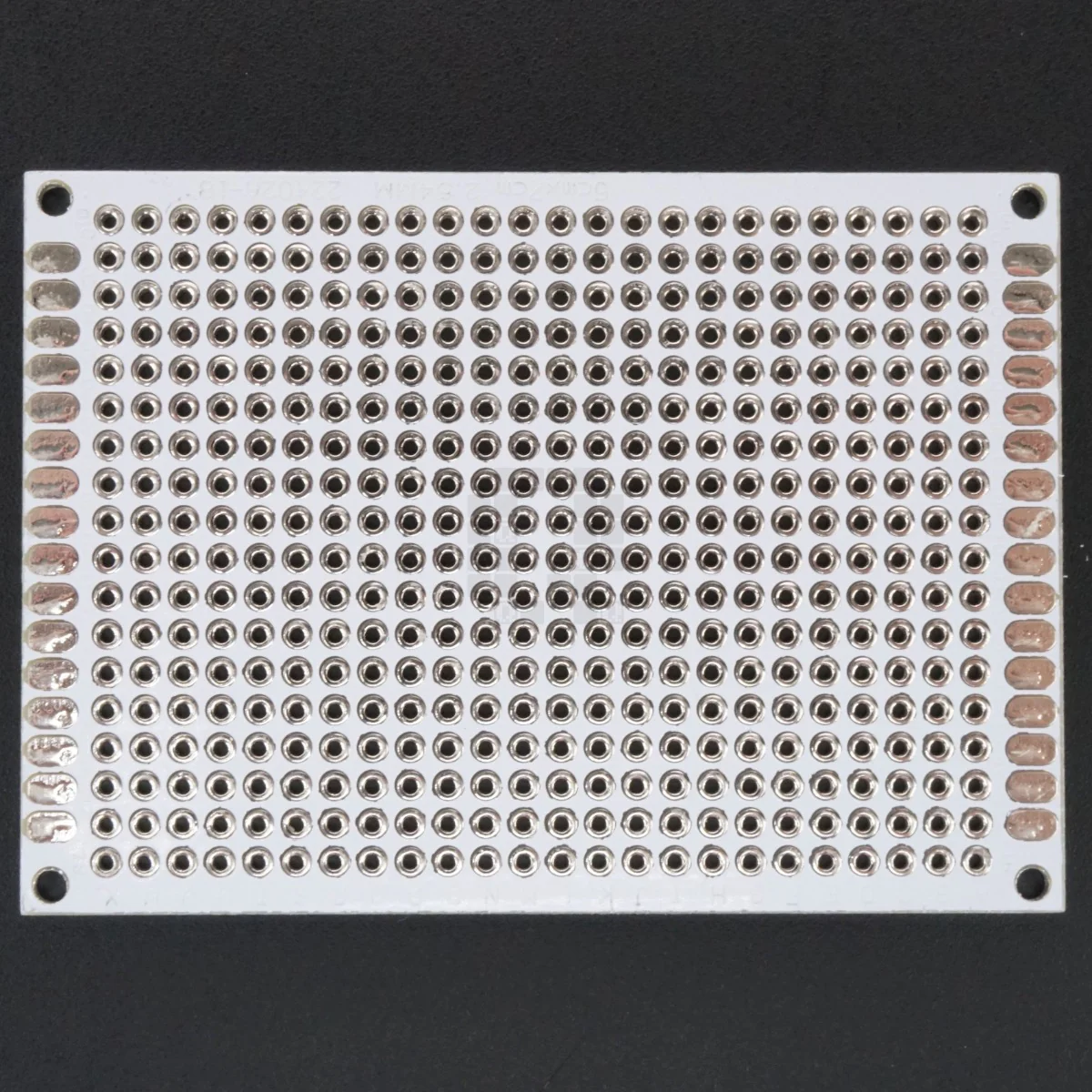

白色油墨的「強反射鏡面」效應與能量耗散
白色防焊常應用於 LED 燈板以利均勻導光。白漆依賴高折射率的顏料（如二氧化鈦，TiO₂）來實現亮白外觀。
- 原理困境：曝光時，高比例的 TiO₂（二氧化鈦）顆粒形成了強烈的光散射與反射網路。射入的 UV 光大部分被反覆散射並最終反射出油墨表面，而非有效地向深層傳播。與黑漆的「遮光」相反，白漆是「底層得光不足」。大量曝光能量被無效耗散，同樣導致底層光起始劑無法啟動充分聚合。
- 製程後果：與黑漆殊途同歸——底層固化不良。這會使白色防焊層在熱風整平（噴錫）的高溫衝擊下極易起泡、剝離。此外，二氧化鈦本身具備光催化活性，在特定條件下可能加速表層樹脂老化。
三、應對策略與 eCloud 的平衡之道
面對黑、白油墨的製程挑戰，高階 PCB 製造廠必須在材料、製程參數與檢測上進行精細化的調控：
- 材料配方最佳化：採用專用型號，例如黑漆改用透光性更好的特種顏料，並搭配吸收波長調整過的光起始劑；白漆則選用經過表面處理、光催化活性較低的鈦白粉。針對高階板，常導入「UV 引發 + 熱固化」的雙重機制來彌補光固化的不足。
- 曝光能量與膜厚管理：這是控制的核心。必須精準設定曝光機的光譜輸出，並採用能量遞增或多級曝光策略。同時，黑、白漆對膜厚極其敏感，網印的膜厚公差必須控制得比綠漆更為嚴苛，以防光衰減或散射效應失控。
- 嚴格的破壞性與非破壞性檢測：增加固化度測試，如丙酮擦拭試驗、百格測試（Cross-cut test）評估附著力，甚至透過切片分析（Microsection）直接觀察防焊層截面的固化狀態。
來自 eCloud（逸雲科技）的專業承諾
防焊不僅是 PCB 的外衣，更是產品長期可靠度的防線。無論您是需要高反光率的 LED 白色鋁基板，還是追求極致視覺質感與散熱效能的高階黑色伺服器板，eCloud 都能提供最穩定的製程支援。我們的工程團隊具備豐富的特殊油墨調校經驗，從精準的膜厚控制到最佳化的曝光能量設定，確保徹底解決「底層未固化」、「掉漆」等痛點。歡迎與 eCloud 聯繫，為您的特殊規格專案打造最高品質的防護層！
