HDI專題 - 阻抗控制的隱藏變數：HDI 介電常數 (Dk) 與訊號衰減之終極指南

這篇文章將揭示這些隱藏變數，助您在 PCB 打樣時精準避坑。

1. 介電常數 (Dk)：頻率與樹脂含量的雙重變奏

Dk 值隨頻率下降的物理真相

許多工程師習慣在 Polar Si9000 中輸入一個固定的 Dk 值（例如 FR-4 的 4.2）。但在高頻世界裡，Dk 並非定值。

• 物理現象： 隨著頻率升高，材料分子的極化跟不上電場變化，導致 Dk 下降。
• 實測數據： 以主流高頻材料 Panasonic Megtron 6 (R-5775) 為例，其 Dk 在 1GHz 時約為 3.71，到了 10GHz 則下降至 3.61。
• 影響： 若您用 1GHz 的 Dk 參數去設計 10GHz 的阻抗，實際阻抗將會偏高，導致反射（Reflection）增加。

隱藏變數：樹脂含量 (RC%) 的陷阱

即使是同一型號的板材，不同玻璃布（Glass Style）的 Dk 也截然不同。這是因為玻璃布（Dk~6.0）與樹脂（Dk~3.0）的混合比例不同。

| 玻璃布型號 | 樹脂含量 (RC%) | Dk @ 10GHz (Megtron 7) | 應用建議 | | :--- | :--- | :--- | :--- | | 1027 / 106 | High (~75%) | 3.15 | HDI 增層，易於雷射鑽孔 | | 1078 / 1080 | Medium (~63%) | 3.35 | 一般訊號層 | | 7628 | Low (~45%) | 3.60 | Core 層，機械強度高 |

實戰建議： 在高頻 HDI設計中，切勿在同一阻抗控制層混用不同型號的 PP，這會導致整條走線的傳輸速度（Propagation Delay）不一致，產生嚴重的 Skew（時序偏差）。

2. 訊號衰減 (Loss)：Df 值與銅箔粗糙度的博弈

在 10GHz 以上，介質損耗（Dielectric Loss）成為主導訊號能跑多遠的關鍵。我們整理了三大主流高頻材料的關鍵數據，供選料參考：

| 材料廠商 | 產品系列 | Dk @ 10GHz | Df @ 10GHz | 損耗特性 | 典型應用 | | :--- | :--- | :--- | :--- | :--- | :--- | | Panasonic | Megtron 6 | 3.61 | 0.004 | Ultra-Low Loss | 伺服器、網通 | | Rogers | RO4350B | 3.48 | 0.0037 | Ceramic / RF | 5G PA， 天線 | | Isola | Tachyon 100G | 3.02 | 0.0021 | Extreme Low Loss | 100G 背板 |

關鍵決策：銅箔粗糙度 (Surface Roughness)

即便選用了頂級的 Tachyon 100G，若搭配了一般標準銅箔（STD Copper），訊號依然會因為「集膚效應」（Skin Effect）在粗糙表面行走過長路徑而衰減。

• 數據佐證： 在 28GHz 下，使用 HVLP (Hyper Very Low Profile) 銅箔相比標準銅箔，可減少約 15-20% 的導體損耗。
• 打樣備註： 務必在製程規範中指定「HVLP Copper」或「VLP2」，這是在不換材料下提升性能的高 CP 值手段。

3. HDI 疊構黃金法則：L3 與 L6 的對稱性

在標準的 8 層 HDI（2+N+2）設計中，L3 與 L6 通常被規劃為高速帶狀線（Stripline）層。它們被上下兩層地平面（GND）包夾，擁有最佳的 EMI 屏蔽效果。

阻抗一致性挑戰

• 樹脂流動 (Resin Flow)： 壓合過程中，PP 的樹脂會流動去填補內層線路的空隙。若 L3 的殘銅率分佈不均（一邊密、一邊疏），會導致介質厚度不一，進而使阻抗發生 3-5 歐姆的跳動。
• 解決方案： 在 Layout 階段進行「Dummy Copper（虛擬銅皮）」鋪設，平衡各區域的殘銅率，確保壓合後的介質厚度均勻。

Stub（殘樁）效應

傳統通孔（Through Hole）在連接 L1 到 L3 時，會留下 L3 到 L8 這段死路，形成天線效應（Stub）。在 25Gbps 訊號下，Stub 超過 10mil 就會產生致命的諧振陷波。HDI 的優勢在於利用盲孔（Blind Via）與埋孔（Buried Via），精準連接 L1-L2-L3，完全消除 Stub 效應，這是高速設計必須採用 HDI 的物理原因。

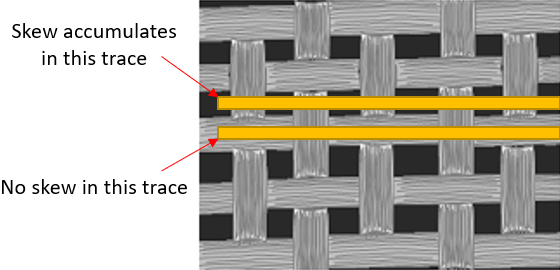

4. 玻璃纖維編織效應 (Fiber Weave Effect)

這是一個常被忽略的「幽靈」。PCB 的玻纖布是由經緯線編織而成，存在「束（Bundle）」與「隙（Gap）」。

• 問題： 玻纖束 Dk~6.0，空隙處樹脂 Dk~3.0。若差分訊號的一條線走在玻纖束上，另一條走在空隙上，兩者速度不同，將導致 Intra-pair Skew，嚴重破壞訊號眼圖。
• 解法：
  1. Zig-Zag Routing： 走線故意旋轉 10 度（浪費空間，Layout 困難）。
  2. 開纖布 (Spread Glass)： 這是最佳解法。指定使用 1067 / 1078 開纖布（扁平玻纖），讓 Dk 分佈均勻。打樣時請務必註明「Use Spread Glass」。

5. 總結與打樣建議

在高頻 PCB 設計中，阻抗控制是一場關於材料科學的精密博弈。為了確保您的設計在台灣 PCB 廠能順利產出高品質樣品，請在 Gerber 輸出與規格開立時注意以下幾點（這對溝通都極為重要）：

1. 精準選料： 明確標示如 “Panasonic Megtron 6 (R-5775)” 或 “Rogers RO4350B”，避免模糊的 “High Speed Material”。
2. 疊構對稱： 確保 L3/L6 鏡像對稱，並在空白處鋪設 Dummy Copper。
3. 指定工藝： 對於 10GHz 以上應用，標註 “HVLP Copper” 與 “Spread Glass”。
4. 善用 HDI： 利用盲埋孔技術消除 Stub，這是確保訊號完整性的物理基礎。

台灣擁有全球最完整的 PCB 供應鏈，選擇懂技術、能提供 DFM（可製造性設計）建議的打樣夥伴，將是您產品從研發到量產的成功關鍵。希望這份指南能成為您研發路上的強力後盾，讓您的訊號傳輸得更快、更穩、更遠。
