如果您和我多年前剛畢業時一樣，是個對這方面還不熟悉的新手，想多了解一些 PCB 製造中的阻抗基本知識，那麼請接著往下看，我們來帶您認識這個重要概念。
什麼是阻抗？
在電路中，「阻抗」這個概念，用白話一點的方式來講，就是當一個交流電訊號在傳輸過程中，一段導線因為交流電的變化，根據電磁感應的原理，所產生的電容、電阻、電感的綜合效應，統稱為「阻抗」。

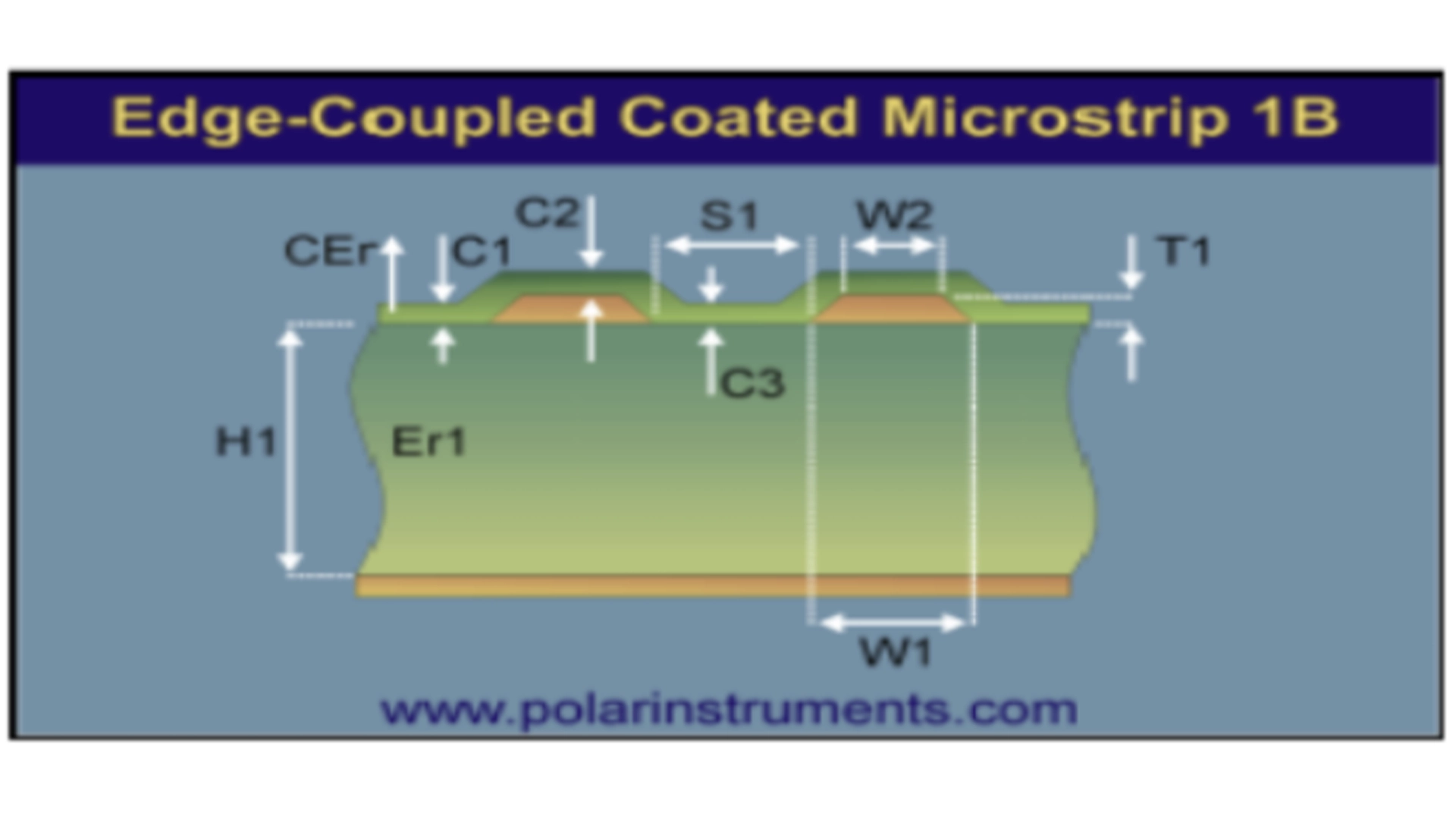

外層：

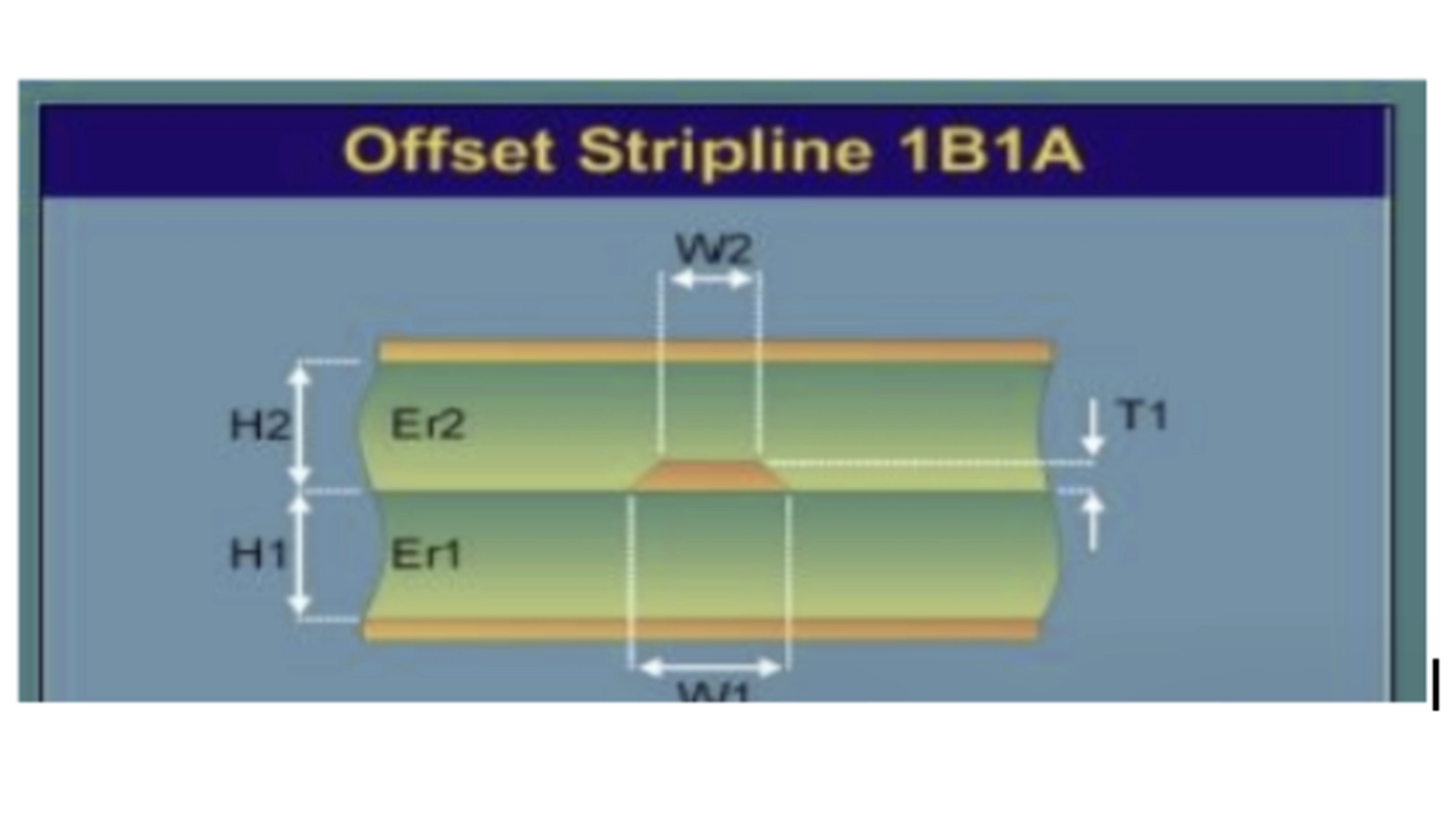

內層：
阻抗的精確定義
在電路分析中，阻抗（Impedance, Z） 是一個綜合性的概念。可以把它想成是「電阻」在交流電 (AC) 世界中的延伸，它代表了一段電路或一個元件，對於交流電訊號傳輸時所產生的總體**「阻礙作用」**。
阻抗的兩個組成部分
這個「總的阻礙」包含兩個部分：
1. 電阻 (Resistance, R)
- 它代表對電流的耗能性阻礙。
- 無論電流方向怎麼變化，它都會消耗電能並將其轉化為熱能。
- 這是一個實數。
2. 電抗 (Reactance, X)
- 它代表由電容 (C) 和電感 (L) 帶來的儲能性/慣性阻礙。
- 它們不會消耗能量，而是週期性地儲存和釋放能量，從而對變化的電流產生「抵抗」。
- 這是一個虛數。
電抗的兩種形式：
- 容抗 (Xc)： 由電容產生。頻率 (f) 越高，容抗越小。
- 計算公式：
Xc = 1 / (2 * π * f * C)
- 感抗 (XL)： 由電感產生。頻率 (f) 越高，感抗越大。
阻抗的數學表達式
因此，阻抗的完整數學表達是一個複數：Z = R + jX
其中：
- Z 是阻抗（單位：歐姆, Ω）
- R 是電阻（實部，單位：歐姆, Ω）
- X 是電抗（虛部，單位：歐姆, Ω）
- j 是虛數單位 (√-1)
PCB設計中的特性阻抗
在 PCB 領域，我們討論的阻抗通常特指特性阻抗（Characteristic Impedance），以及相關的阻抗類型。
主要阻抗類型
- 單端(線)阻抗： 指單根訊號線的特徵阻抗值。
- 差分(動)阻抗： 指差分驅動時在兩條等寬、間距的傳輸線中測試到的特徵阻抗值。
- 共面阻抗： 指訊號線在其周圍 GND/VCC（訊號線到其兩側 GND/VCC 間距相等）之間傳輸時所測試到的特徵阻抗值。
- 插入損耗： 訊號源從發射端經訊號線（通道）傳輸至接收端的能量衰減量。
- 單端損耗用 S21 符號表示
- 差分損耗用 SDD21 表示
特性阻抗的本質
- 它不是一個集中元件的阻抗（比如一個電阻或電容的阻抗）。
- 它是傳輸線（如 PCB 上的微帶線、帶狀線）本身的一種分佈屬性。
您可以把它想像成訊號在傳輸線上傳播時，每走一步所「感覺」到的瞬時阻力。它的值由傳輸線的物理結構和材料共同決定：
- 寄生電阻： 來自導線的銅箔
- 寄生電感： 來自電流流過導線本身
- 寄生電容： 來自訊號線與相鄰參考平面（地或電源）之間的電場
理想傳輸線的特性阻抗是一個實數（例如 50 歐姆），它是一個純電阻。這意味著在高頻下，訊號能量會沿著傳輸線傳播而不會被反射（前提是阻抗匹配），就像被一個電阻吸收掉一樣。
單端阻抗 vs. 差分阻抗
這兩種模式的區分也是正確的，它們是高速 PCB 設計中最核心的兩個概念。
1. 單端阻抗 (Single-ended Impedance)
- 定義： 一根訊號線與它的參考平面（通常是地平面）之間的阻抗。
- 訊號模式： 訊號電壓是相對於固定的參考地平面來測量的。
- 核心影響因素： 線寬（W）、間距（S）、介質厚度（H）、銅厚（T）、基板介電常數（Er）、阻焊油厚度等等。
- 常見值： 50 歐姆（如 USB、SD 卡、大多數射頻線）。
- 優點： 布線簡單，節省空間。
- 應用場景： 普通低速訊號、時鐘訊號、射頻訊號。
2. 差分阻抗 (Differential Impedance)
- 定義： 一對相位相反的差分訊號線之間的阻抗。
- 訊號模式： 訊號是兩根線之間的電壓差。一根線傳輸正訊號（+），另一根傳輸負訊號（-）。
- 核心影響因素： 除了單端阻抗的所有因素，最關鍵的是兩條線之間的間距（S）。間距越小，耦合越緊，差分阻抗越小。
- 常見值： 90 歐姆 或 100 歐姆（如 USB、乙太網、HDMI、PCIe）。
- 優點：
- 抗干擾能力強： 外部的雜訊會同時耦合到兩根線上，由於接收端檢測的是電壓差，雜訊被抵消（共模抑制）。
- EMI 輻射小： 兩條線產生的磁場方向相反，相互抵消，減少了電磁輻射。
- 時序定位準： 訊號翻轉參考於另一條線，而非全局地平面，受地平面雜訊影響小。
- 應用場景： 高速串行總線（如 USB、SATA、PCIe、HDMI）、記憶體總線（DDR）。
阻抗的「高速公路」比喻
您可以把特性阻抗想像成訊號在 PCB 高速公路上行駛時，它所「預期的路況」：
- 訊號 (Signal)： 就像一台正在高速行駛的跑車。
- 銅線 (Trace)： 就像這條高速公路的車道。
- 阻抗值 (e.g., 50 歐姆)： 這是這條車道寬度、材質和路面平整度所定義出來的標準。訊號預期這條路永遠是 50 歐姆寬。
核心問題：訊號反射
如果訊號在傳輸過程中，預期的路況突然改變了（例如，從 50 歐姆的銅線接到一個 75 歐姆的零件，或線路寬度突然變了）：
- 訊號跑車會「感覺」到路變窄了或變寬了（阻抗不匹配）。
- 訊號會發生「追撞事故」，一部分訊號會反射（Reflect）彈回去，而不是完全傳遞到終點。
阻抗的物理構成 (白話版)
特性阻抗之所以會是一個特定的數值（例如 50 歐姆），不是單純看銅線的電阻，而是由整個環境決定的：
- 電阻 (R)： 銅線本身的阻力（佔比較小）。
- 電容 (C)： 訊號線與它下面的地層之間的距離（H）決定了電容值。距離越近，C 越大，阻抗越小。
- 電感 (L)： 訊號繞一圈形成的電感（Loop）。
因此，所謂的 50 歐姆阻抗，就是設計工程師透過精確計算 線寬 (W)、介質厚度 (H) 和 材料介電常數 (Er)，確保電容和電感互相平衡後，訊號在每一步都感覺到最平穩、最順暢的瞬時阻力。
特別說明
以上的探討僅供參考，起到拋磚引玉的作用！每個工廠的藥水、工藝、設備、產品結構等等，多種因素都有差異性，千萬不能生搬硬套，萬萬不能將經驗直接拿來使用，一切有效的改善措施，都來源於試驗數據！作為工程技術人員的職業素養之一，一定是「拿數據說話」。
