印刷電路板 (PCB) 無所不在。它們是現代電子產品的支柱，對於從手機到電腦的一切都至關重要。它們連接並支撐電子元件。 PCB 有很多層。其中一個重要的層是阻焊層（Solder Mask，也稱作防焊層）。此層對於保護電路板至關重要。它可以防止損壞並確保一切順利進行。讓我們探討為什麼阻焊層如此重要。

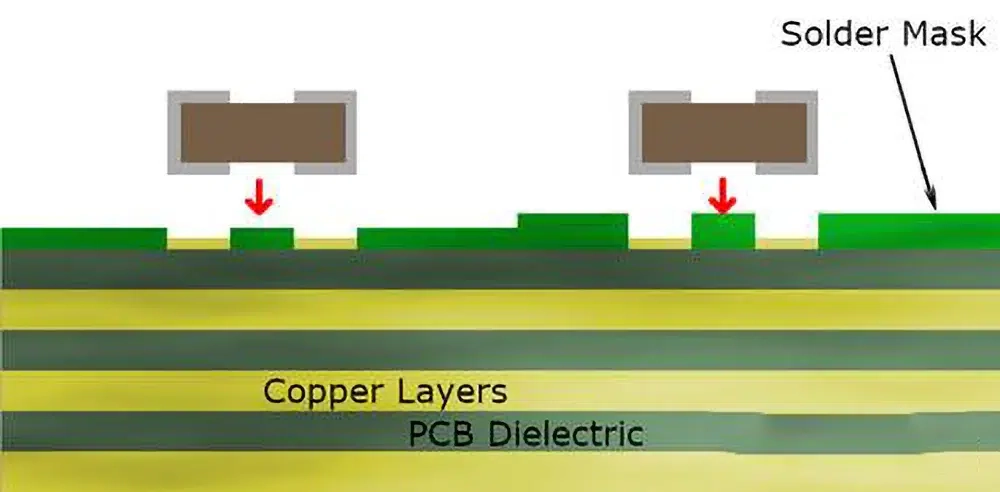

阻焊層是一層薄薄的聚合物。它應用於 PCB 上的銅走線（銅跡線）。此層可保護銅免遭氧化並防止短路。將其視為主機板的保護罩。
阻焊層已經取得了長足的進步。早年在線路板製造，電路板沒有這種保護層，這導致了短路和腐蝕等問題。隨著時間的推移，對更好保護的需求變得越來越明顯。
第一個阻焊層於 20 世紀 50 年代推出。這些早期的面具簡單且無效，但它們是朝著正確方向邁出的一步。
隨著技術的進步，阻焊層也在進步。今天，我們擁有先進的材料和方法來應用這些面膜。這確保了我們的電子設備可靠且持久。
阻焊層的發展極大地改善了 PCB 製造。現在，它們已成為該流程的標準部分，確保電子設備的耐用性和功能性。
由於多種原因，阻焊層至關重要。
銅走線暴露在空氣中會氧化，降低其效果。阻焊層可屏蔽這些走線，使其免受空氣和濕氣的影響。這種保護可確保 PCB 長期良好工作。
焊接時，焊料可能會意外連接相鄰的走線。這稱為焊橋（或錫橋）。焊橋可能會導致短路。阻焊層可以防止這些橋接。它將焊料保持在正確的位置。這可確保 PCB 正常運作。
阻焊層增加了一層耐用性。它可以保護電路板免受物理損壞。這意味著 PCB 的使用壽命更長。這也意味著更少的維修和更換。總的來說，它提高了電子設備的可靠性。

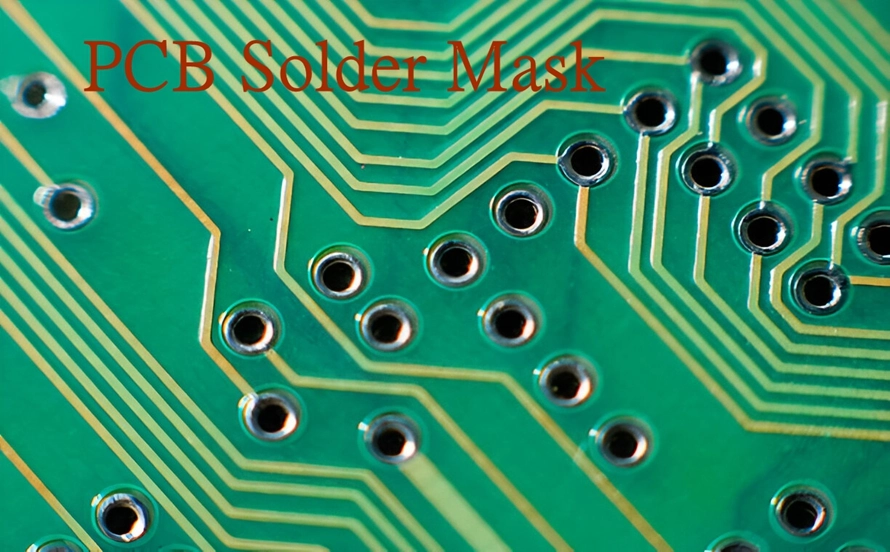

阻焊層使 PCB 看起來整潔乾淨。它們有不同的顏色，如綠色、藍色和紅色，可以幫助識別不同的板子。除了外觀之外，它們還使檢查變得更容易。掩模和痕跡之間的對比使得更容易發現問題。
綜上所述，阻焊層是不可或缺的。它們提供保護、預防問題、增強可靠性並改善外觀。有了它們，我們的電子設備就更加可靠。
阻焊層有不同類型，每種都有其自身的優點和理想用途。讓我們詳細探討一下主要類型。
環氧液體阻焊層是最常用的類型。它們由聚合物製成，並使用網版印刷（絲網印刷） 方法。
此過程類似於在 T 恤上印刷圖案。環氧樹脂透過絲網被推到 PCB 上，覆蓋銅走線和焊盤。
LPI 阻焊層比環氧樹脂提供更高的精度。它們由聚合物和溶劑的混合物組成，透過絲網印刷或噴塗施加到 PCB 上。
應用後，電路板透過光掩模暴露在紫外線 (UV) 下，該光掩模定義了阻焊層應保留的區域。暴露的區域變硬，其餘部分被沖洗（顯像）走。
乾膜阻焊層非常適合高密度和高精度 PCB。這些阻焊層被真空層壓到板上。
層壓後，PCB 透過光掩模曝光，類似於 LPI 製程。暴露的區域變硬，未暴露的薄膜被去除以露出焊盤。
頂部和底部掩模應用於 PCB 的兩側，以識別放置和焊接元件的區域。這些掩模覆蓋了除焊接區域之外的整個電路板表面。
選擇合適的阻焊層取決於多種因素。考慮 PCB 設計的複雜性、預算和所需的精確度。
每種類型的阻焊層都有其獨特的優點和缺點，因此必須將阻焊層與您的特定需求相匹配，以確保 PCB 的最佳性能和耐用性。
透過了解不同類型的阻焊層及其應用，您可以做出明智的決定，從而增強電子設備的可靠性和功能。
應用阻焊層涉及幾個步驟。每個步驟對於確保阻焊層正常運作至關重要。
首先，PCB 必須清潔。污垢和油脂可能會導致問題。清潔可以去除這些污染物。此步驟可確保阻焊層黏合良好。標準方法包括化學清潔和擦洗。
接下來，塗上阻焊油墨。有兩種主要技術。
兩種方法都覆蓋銅走線和焊盤。
塗層後，板需要預硬化。此步驟使墨水稍微變硬。它讓板為下一步做好準備。預硬化可以使用熱或紫外線來完成。它確保掩模在成像過程中保持在原位。
現在，電路板正在進行成像。將光掩模放置在板上。紫外線照射在其上。光線使暴露的區域變硬。
或者，可以使用雷射成像。此方法精確且不需要光掩模。兩種方法都定義了阻焊層的最終圖案。
接下來是顯像沖洗。清洗電路板以除去未硬化的墨水。這會顯露出將要焊接元件的銅焊盤。顯像至關重要。它確保只有所需的區域被暴露，而電路板的其餘部分仍然受到阻焊層的保護。
最後一步是最終硬化。此電路板經過最終固化過程，使阻焊層完全硬化，使其耐用且持久。硬化後，再次清潔板材。這樣可以去除任何殘留物，並確保電路板為下一步的製造做好準備。
總而言之，阻焊層應用過程中的每一步都至關重要。 從清潔到最終硬化，每個階段都確保阻焊層正常發揮作用，保護 PCB 並提高其性能。
設計 PCB 時，阻焊層至關重要。讓我們看看要考慮的關鍵因素。
間隙是阻焊層和銅焊盤之間的空間。防止短路很重要。如果掩模太近，焊料可以彌補間隙。
標準有助於指導這種間距。通常，綠色阻焊層使用 4 密耳（mil），其他顏色則使用 5 密耳。這種間距確保了安全性和功能性。
厚度很重要。標準厚度約 0.8 密耳。太薄，掩模不能保護銅。它太厚了，可能會在組裝過程中造成問題。
適當的厚度可確保光罩有效且不會影響 PCB 的效能。它可以保護電路板，同時方便焊接。
綠色是最常見的顏色。它很受歡迎，因為它提供了良好的對比度和可見度。其他顏色包括紅色、藍色、黃色、黑色和白色。每種顏色可以幫助區分不同的板或層。
飾面可以是光面的或啞光的。
選擇取決於應用和視覺需求。光面通常用於美觀目的，而啞光則用於檢查和處理。
使用阻焊層進行設計時，請考慮間隙、厚度、顏色和表面處理。 這些因素確保掩模性能良好且 PCB 功能正常。做出正確的選擇可以打造可靠耐用的 PCB。
阻焊層對於 PCB 至關重要。它們可以防止氧化並防止短路。它們還增加了耐用性並改善了板的外觀。有了它們，PCB 就會更成功。
選擇合適的阻焊層至關重要。考慮您的 PCB 設計和需求。
