高速數位介面與電路板基材的微觀挑戰
在當前通訊技術飛速演進的背景下，高速數位介面的傳輸速率已從早期的 Gbps 等級邁向 56 Gbps 甚至 112 Gbps 的 PAM4 調變時代。對於硬體研發工程師、PCB Layout 工程師以及機電工程體系的學生而言，設計規範已不再僅僅停留在電氣連貫性或簡單的阻抗控制。當訊號上升時間縮短至皮秒等級時，原本在低速設計中被視為均質材料的 PCB 基材，其微觀結構上的不均勻性開始顯現，成為影響訊號完整性的關鍵變數。
其中，「玻纖布效應（Fiber Weave Effect, FWE）」或稱「玻纖偏斜（Glass Weave Skew, GWS）」是導致高速差分對訊號「歪掉」（即產生時鐘偏斜 Skew）的主要物理誘因。傳統設計邏輯假設 PCB 基材是一個各向同性的電介質，擁有統一的介電常數（Dielectric Constant, Dk）。然而，微觀觀察證實，電子級玻纖布與環氧樹脂的複合結構在空間上呈現高度的非均質性。這種不連續性直接導致了電磁波在傳輸路徑上感受到的有效介電常數發生波動，進而引發訊號傳播速度的不一致。
對於台灣的研發團隊，尤其是在伺服器、網通設備與高階筆電領域，理解並解決玻纖布效應不僅是技術上的精進，更是提升產品良率、通過 PCIe 5.0/6.0 或 USB4 等嚴苛認證的必要條件。若忽略此效應，即便在軟體中設計了完美的長度匹配，實體板材上仍會產生無法預期的相位差，最終導致眼圖關閉與誤碼率上升。
要深入解析玻纖布效應，必須回溯 PCB 核心（Core）與膠片（Prepreg）的製造工藝。PCB 基材是由編織而成的玻璃纖維布浸漬於樹脂中，經由高溫高壓壓製而成。這種結構本質上是兩種物理特性差異極大的材料的複合體。
在 PCB 基材中，電子級玻璃纖維（如 E-Glass）主要提供機械強度與尺寸穩定性，而環氧樹脂則負責填充與黏合。這兩者的介電常數存在顯著落差：典型的 E-Glass 玻纖束 Dk 約為 6.6 至 7.0，而環氧樹脂的 Dk 則在 3.0 左右。當兩者按比例混合時，材料手冊上標記的 Dk 數值（通常在 3.8 至 4.5 之間）實際上是宏觀統計下的平均值。
在微觀尺度下，玻纖布由經向（Warp）與緯向（Fill/Weft）的玻纖束（Bundles）交織而成。在玻纖束交疊的位置，纖維密度最高，稱為「結點（Knuckles）」；而在玻纖束之間的開口區域，則充滿了環氧樹脂，稱為「樹脂視窗（Resin Windows）」或「空隙（Gaps）」。

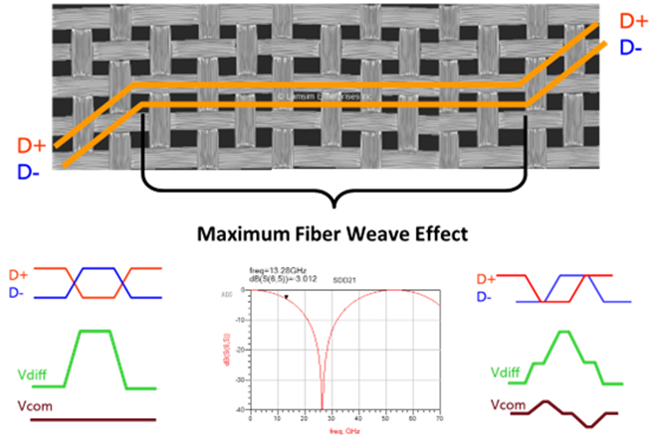

當一對差分對（Differential Pair）佈設在這種非均質材料上時，如果一條走線恰好位於玻纖束中心，而另一條走線則位於樹脂豐富的空隙區，兩者所處環境的有效介電常數將會出現明顯偏差。根據電磁波傳播理論，訊號在傳輸線中的相速度 (v_p) 可由下式決定：
其中 (c) 為光速，(\varepsilon_{eff}) 為傳輸線感受到的局部有效介電常數。由於玻纖束區域的 (\varepsilon_{eff}) 較高，訊號在該處的傳播速度會比在樹脂空隙處慢。當差分對的 D+ 與 D- 訊號因路徑下方的 Dk 分佈不均而產生速度差時，接收端就會感受到嚴重的時鐘偏斜（Skew）。
| 組成部分 | 典型介電常數 (Dk) | 局部佔比 | 對傳播速度的影響 | | :--- | :--- | :--- | :--- | | E-Glass 玻纖束 | 6.6 - 7.0 | 高 | 速度減慢，傳遲增加 | | 低 Dk 玻纖 (NE-Glass) | 4.4 - 4.8 | 中 | 減緩偏斜，優化性能 | | 環氧樹脂 (Epoxy) | 3.0 - 3.2 | 高 | 速度較快，損耗較大 | | 基材平均 Dk | 3.5 - 4.5 | 100% | 用於初步阻抗計算 |
玻纖布效應對高速數位系統的破壞是多維度的。隨著單通道傳輸率提升至 28 GBd（波特率）以上，偏斜容限已縮短至僅剩數皮秒。
差分訊號的核心優勢在於共模雜訊抑制。當 D+ 與 D- 訊號之間產生時間差（Intra-pair Skew）時，原本互補的對稱性被破壞，差分模態（Differential Mode）訊號會部分轉換為共模模態（Common Mode）訊號。這種模態轉換不僅會導致接收端差分振幅下降、眼圖閉合，產生的共模分量還會通過過孔或板邊輻射，引發嚴重的電磁干擾（EMI）問題。

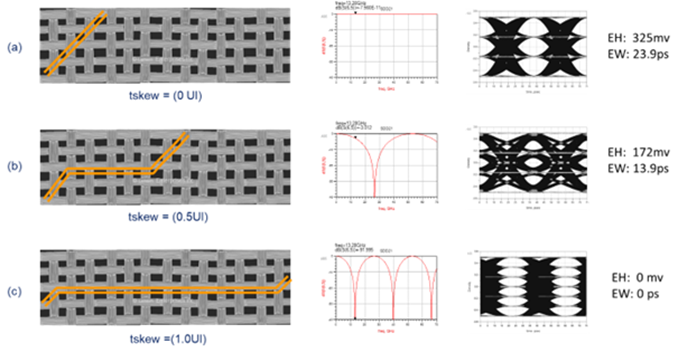

對於 PCIe 4.0 (16 Gbps) 規範而言，其單位間隔（Unit Interval, UI）約為 62.5 ps，通常建議的 Skew 預算應低於 UI 的 25%，即 15 ps 左右。然而，在傳統 1080 玻纖布上，每英吋 4-7 ps 的玻纖布偏斜並不罕見。若一條走線長度為 10 英吋，僅玻纖布效應就可能產生超過 40 ps 的偏斜，這足以導致通訊鏈路失效。
玻纖布效應在頻譜上會引入週期性的陷波點。當偏斜的時間量 (\Delta t) 剛好等於訊號基波或其諧波週期的二分之一時，差分訊號會發生相消干涉，形成深大的插入損耗陷波（Insertion Loss Dip）。諧振頻率 (f_{null}) 可用以下公式估算：
實驗顯示，若一對差分線在 4 英吋的路徑上累積了 65.2 ps 的偏斜，其諧振頻率將出現在 7.7 GHz 附近。如果該諧振點落在 Nyquist 頻率周邊，將導致接收端的等化器（CTLE/DFE）難以補償，造成嚴重的訊號抖動（Jitter）與誤碼。
除了時間偏差，玻纖布的空間分佈也會造成局部特徵阻抗的起伏。當走線跨越玻纖束（高 Dk）與樹脂視窗（低 Dk）時，阻抗會隨之波動。研究指出，傳統 1080 玻纖布的阻抗波動幅度可達 2.5 Ω 以上，而更為均勻的 1035 型號則可控制在 1.0 Ω 內。這種頻繁的阻抗不連續點會引發微反射（Micro-reflections），進一步劣化回波損耗（Return Loss）並干擾高階調變訊號（如 PAM4）的電位判定。
Layout 工程師在選擇基材規格時，必須考量編織密度。不同的玻纖布樣式（Style）具有不同的紗線支數（Thread Count）與開口尺寸。
| 玻纖樣式 | 經/緯紗支數 (Ends/in) | 標稱厚度 (mil) | 樹脂視窗大小 | 適用場景 | | :--- | :--- | :--- | :--- | :--- | | 106 | 56 x 56 | 1.3 - 1.5 | 極大 | 低速或消費性低成本產品 | | 1080 | 60 x 47 | 2.5 | 較大 | 傳統多層板，SI 表現較差 | | 2113 | 60 x 56 | 2.9 | 中等 | 平衡成本與 SI 性能的選擇 | | 1067 | 70 x 70 | 1.4 | 極小 | 高速數位、超薄產品（開纖） | | 2116 | 60 x 58 | 3.8 | 小 | 高速通訊、伺服器級材料 | | 3313 | 60 x 60 | 3.3 | 均勻 | 低偏斜設計首選 |
數據顯示，106 與 1080 由於編織較為稀疏，其產生的 Dk 波動最為顯著，是高速設計中的主要「避坑」對象。相比之下，1067 作為 106 的進化版本，透過增加紗線支數並採用開纖處理，顯著縮小了樹脂視窗，從而提升了 Dk 的均勻性。
玻纖布的均勻性不僅影響電性，還直接關聯到雷射鑽孔（Laser Drilling）的品質。當雷射功率設定為穿透高密度的玻纖束時，若遇到樹脂豐富區，多餘的能量會造成樹脂凹陷或「過鑽」，導致盲孔（Blind Via）孔壁粗糙、電鍍不良，進而引發長期可靠性問題。這也是為何移動裝置（如智慧型手機）產業極力推廣開纖布（Spread Glass）的主要原因，因其能確保微孔（Microvia）的成型品質。
在既定的成本結構下，Layout 工程師可以透過巧妙的佈線策略，降低訊號對玻纖布非均質性的敏感度。
既然平行於玻纖編織方向（0 度或 90 度）是風險最大的走法，最直接的補救措施就是人為引入夾角。
除了在軟體中繪製鋸齒，另一種工業界更常用的方法是「旋轉加工」。
在堆疊設計中，若某一介質層僅使用單層玻纖布，其 Dk 波動會被放大。若改用兩層甚至多層較薄的膠片（如 2 x 1067 代替 1 x 2116），由於兩張布的編織紋理在垂直向上很難完全重合，這種隨機的分佈偏差會產生「統計抵消」效果，大幅降低整體的偏斜量。根據實驗資料，雙層布結構產生的 Skew 通常比單層布結構低 50% 以上。
隨著訊號速率邁向 112G PAM4，僅靠佈線技巧已不足以應對挑戰，材料端的物理特性提升成為剛需。
傳統玻纖束斷面呈圓形，編織後會留下明顯的間隙。而開纖布（如 1067, 1086, 3313）在編織前或編織過程中，透過物理手段將玻纖束「打扁」並展開，使其呈扁平帶狀。
除了物理形狀的改變，化學組成的優化同樣關鍵。E-Glass 含有較多鹼土金屬氧化物，導致 Dk 偏高。
| 玻纖類型 | 1GHz 時的 Dk | 1GHz 時的 Df | 優點 | | :--- | :--- | :--- | :--- | | 普通 E-Glass | 6.8 | 0.0035 | 成本低、強度高 | | NE-Glass (Low Dk) | 4.8 | 0.0015 | 低 Skew、低損耗、熱穩定 | | L-Glass | 4.8 | 0.0030 | 高頻性能優異 | | D-Glass | 4.1 | 0.0010 | 超低 Dk，但加工難度高 |
對於台灣廣大的電子研發與設計社群而言，理論上的補救措施必須通過可靠的供應鏈才能轉化為產品力。「eCloud 逸雲科技 (eCloudPCB)」 作為一家專注於數位化專業服務的 PCB 平台，正是在這種技術門檻日益提升的背景下，成為工程師解決高速設計落地痛點的關鍵夥伴。
eCloud 逸雲科技打破了傳統 PCB 打樣中資訊不透明、回覆慢、工程細節難以對接的僵局。透過其數位化系統，設計者不再只是「投單製作」，而是能獲得全方位的技術支撐。
對於機電體系的學生或新創公司的 RD 來說，獲取伺服器等級的高階板材打樣往往門檻極高。eCloud 逸雲科技透過數位化整合小量製造需求，讓使用者能以合理的成本、極短的週轉期，驗證包含特殊玻纖編織策略在內的設計。
在討論玻纖布效應時，不能忽略訊號調變方式的改變。當前 112G 系統普遍採用 PAM4 調變，相較於 NRZ，其具備四個電位準，這意味著訊號對雜訊與干擾的容忍度大幅下降（S/N 損耗約為 9.5 dB）。
在 PAM4 系統中，微小的玻纖布偏斜會造成四電平之間的跳變發生錯位，引發嚴重的垂直眼高（Eye Height）損失與水平抖動。根據模擬資料，對於 26.56 GBd 的 PAM4 訊號，僅 7.5 ps 的總偏斜就可能讓第五諧波分量完全失效。
因此，現代高速設計的「避坑」策略必須比以往更加嚴謹：
「為什麼高速差分對會歪掉？」這個問題的答案隱藏在看似平凡的玻纖編織物中。玻纖布效應是 PCB 從一個純粹的硬體載體，轉化為精密分佈參數電路的必然結果。對於台灣的 RD 與 Layout 工程師而言，這不再只是「避坑」，而是核心技術實力的展現。
成功的設計路徑應包含：
隨著數位時代的數據量爆炸，對頻寬的追求永無止盡。從 Layout 的細微處著手，克服玻纖布效應帶來的微米級干擾，正是通往下一代高速通訊基石的關鍵所在。
