一、先掌握成本的四大決定因素

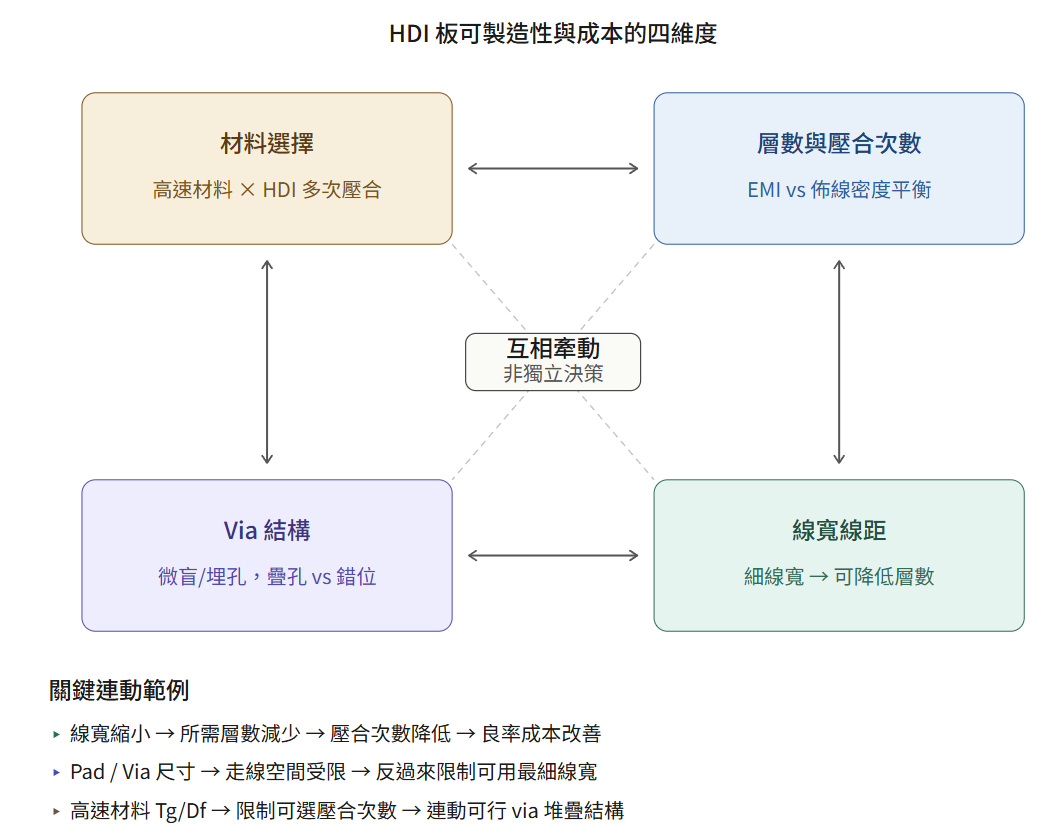

任何 HDI 板的可製造性與成本，最終都會回到這四個面向：

• 材料選擇：高速材料是否同時相容 HDI 多次壓合製程？
• 層數與壓合次數：層序是否做過 EMI 與佈線密度的平衡？
• Via 結構：微盲孔、埋孔搭配方式，疊孔或錯位孔？
• 線寬線距：能否透過更細線寬來降低層數？

關鍵觀念：這四個維度從來不是獨立決策。線寬縮小會直接影響需要多少層，pad 與 via 尺寸又會反過來決定走線空間。

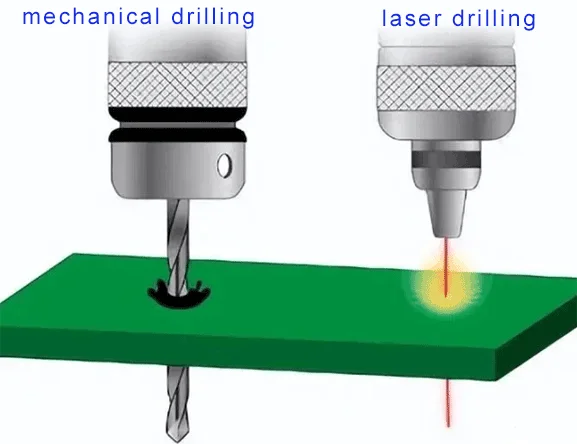

二、機械鑽孔 vs 雷射鑽孔：成本的分水嶺

機械鑽孔是 HDI 報價中最大的成本推升因素之一。6 mil 鑽針單價遠高於 10 mil，且越小越脆、消耗越快。混合材料疊構更需要不同鑽孔參數，報廢風險直線上升。

相比之下，雷射鑽孔有個常被忽略的特性：雷射沒有鑽針損耗，單孔邊際成本遠低於機械鑽孔。如果設計中有可以用雷射微盲孔取代機械通孔的場合，請優先選擇雷射方案。

三、微盲孔設計的兩個鐵則

鐵則一：縱橫比建議 0.75:1，別硬撐到 1:1

許多廠商號稱能做到 1:1，但這不是最佳工作點。微盲孔需從底部往上電鍍填滿，孔形太深太窄會造成電鍍空洞、良率下降。

鐵則二：能用錯位孔，就別用疊孔

| 比較 | 錯位孔 | 疊孔 | | :--- | :--- | :--- | | 製程步驟 | 少（不需填銅） | 多（內層需填銅封死） | | 成本 | 低 | 高 |

兩孔中心垂直間距只要大於微孔直徑，就能用錯位設計。

特別提醒：千萬不要把雷射微盲孔直接疊在「埋孔的機械鑽孔」上方——這是業界已知會產生裂紋的高風險結構。雷射鑽孔精度約 ±1 mil，設計時務必預留。

四、填孔製程：被低估的隱藏成本

當設計有 Via-in-Pad 需求時，板廠必須額外鑽孔、填孔、再二次電鍍封蓋——每一次回到製程站點，就是時間和金錢的直接消耗。

最佳實務：優先用「雷射微盲孔 + 電鍍封孔」取代「機械鑽孔 + 非導電填孔」。

五、疊構等級的成本曲線

壓合次數每增加一輪，成本就跳一個級距：

• 1-N-1：CP 值最高的入門選擇，大部分中階 HDI 的甜蜜點
• 2-N-2：三次壓合（含核心壓合），製造週期約 4 天起跳
• 3-N-3：材料 Tg、Td、Z 軸 CTE 必須能承受 4 次壓合 + 迴銲 + 可能重工

六、細線寬：另一條降低成本的隱藏路徑

線寬線距越細，往往能用更少層數完成同樣佈線。從 4 mil 縮到 2 mil，可能讓 8 層變 6 層，少 2 層節省的成本通常遠大於細線製程的單價增加。

內層細線比外層容易做（不需電鍍加厚銅），3 mil 是傳統減成法（subtractive）的穩定量產水準；2 mil（50µm）已逼近減成法極限（蝕刻公差約 ±15%），要穩定量產通常需改用 mSAP 半加成製程。

七、0.4mm Pitch BGA：HDI 設計的試金石

當板上出現 0.4mm 甚至 0.3mm pitch BGA，HDI 不再是選項而是必需。雷射可做出更小 pad，釋放出 BGA 區內的走線空間，內層可在 pad 間走線（0.4mm pitch 通常 1 條，更細線寬或較大 pitch 才可能 2 條）

結語：HDI 不是越複雜越好，而是越剛好越好

我們在協助客戶做 DFM 預審時，最常見的成本浪費來自三個盲點：

1. 過度使用機械鑽孔「保護」關鍵訊號（其實可改雷射微盲孔）
2. 不必要的 Via-in-Pad（用 dog-bone fanout 就夠）
3. 疊構等級超出實際需求（1-N-1 就夠用卻畫成 2-N-2）

設計階段就把製造商拉進來討論，是控制 HDI 成本最有效的方法。
