PCB成本精算專題：AI 浪潮下的 PCB 材料選擇策略：在缺料時代如何兼顧效能、可靠度與交期

PCB 材料選型與供應鏈決策指南

一、為什麼現今的材料決策必須同時評估「規格書」與「供料狀況」

過去工程師挑選板材時，考量的優先順序大致為：效能 ➔ 可靠度 ➔ 成本。在 AI 浪潮崛起後，這個排序必須納入第四個維度——材料可得性。

實務上常見的典型痛點包括：

• 設計階段選用了 M7/M8 等級的 CCL，但採購端回報交期長達 16 週以上，導致新產品導入（NPI）時程被迫延誤。
• 樣品階段順利完成打樣，到了量產階段卻因特定等級玻纖布供不應求，被迫更換材料，必須重新進行訊號完整性（SI）驗證。
• 同型號低 Df 銅箔在不同區域的配額不同，跨國專案出現「美國總部能取得材料，亞洲工廠卻調不到貨」的配置失衡。

換言之，現階段的 PCB 材料選擇，必須在技術可行性與供應可行性兩條軸線上同時具備備援方案，缺一不可。

二、PCB 材料的基本構成與影響維度

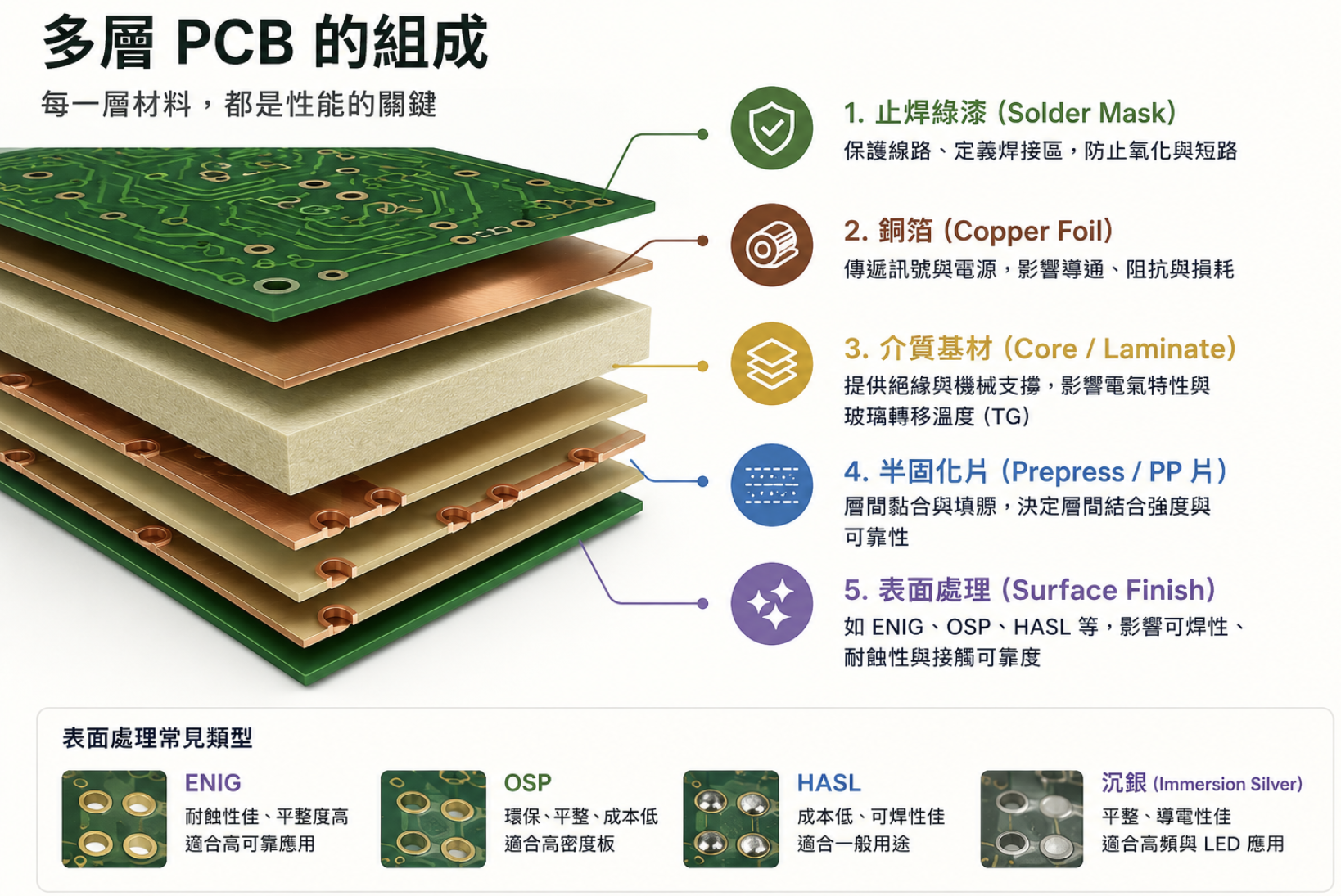

一片多層板主要由多種材料層層壓合而成，每一種成分都會影響最終的電氣、熱能與機械表現。其核心構成包含：

• 介質基材（Core / Laminate）：提供絕緣與機械支撐
• 半固化片（Prepreg / PP 片）：層間黏合與填膠
• 銅箔（Copper Foil）：傳遞訊號與電源
• 止焊綠漆（Solder Mask）：保護線路、定義焊接區
• 表面處理（Surface Finish）：如 ENIG、OSP、HASL 等

這些材料的選擇，最終會直接決定五大關鍵指標：訊號完整性與阻抗控制、散熱表現、機械強度、可製造性與良率，以及長期使用壽命。一旦材料選用失當，輕則引發發熱、板彎板翹、訊號衰減，重則在量產後出現導電陽極絲（CAF）失效、層間剝離等嚴重的可靠度問題。

三、四大材料家族的選用邏輯

與其死背個別料號，不如先掌握材料家族的分類邏輯。業界常見的選擇可歸納為以下四類：

1. FR-4 系列：大宗應用的基石

從消費電子、工控板到一般 IoT 產品，標準 FR-4 與其升級版本（高 Tg、無鹵、中低損耗）依然是 CP 值最高的選擇。對於速率在 10 Gbps 以下的應用，中低 Df 等級的 FR-4 衍生板材已能勝任。但若鏈路速率推升到 16 Gbps、25 Gbps 以上，就必須評估升級材料體系，或採用混合疊構。

2. 高頻低損材料：5G、毫米波與相位相控陣列的標配

PTFE 基板、碳氫陶瓷複合材料，以及高階低損耗環氧樹脂（如 Megtron 系列），主打穩定的介電常數（Dk）與極低的損耗因子（Df）。常見於 5G 基地台、衛星通訊、雷達、AI 伺服器高速背板等場景。由於單價偏高，業界普遍採用「僅在關鍵高速層使用高階料」的混合疊構策略，以平衡物料清單（BOM）成本。

3. 高耐熱環氧樹脂與聚醯亞胺（PI）

當應用環境涉及頻繁的溫度循環（如車用引擎艙、電源轉換模組、航太電子），就需要具備高 Tg、高 Td 的板材，甚至直接採用 PI 系統。PI 在極端溫度下表現優異，但其加工難度與單價也相對較高，製程窗口需要工程端與板廠提前對齊。

4. 軟板與軟硬結合材料

可撓性 PI 薄膜搭配無膠或低流膠結構，是穿戴裝置、醫療電子、相機模組與航太線束的首選。設計時需特別關注最小彎折半徑、動態彎折壽命、覆蓋膜（Coverlay）的選用，這些參數會直接決定軟板的可靠度。

四、材料規格書的核心參數解讀

材料供應商提供的規格書中，設計工程師應優先擷取以下四組核心數據：

• 介電常數（Dk）：決定訊號傳輸速度與阻抗。高速設計關注的是在寬頻段、寬溫域下 Dk 的穩定度，而非單一頻點的標稱值。
• 介質損耗（Df）：能量隨訊號傳遞而散失的比例。Df 越低，插入損耗越小，眼圖（Eye Diagram）開度越好。
• 熱性質（Tg / Td / CTE）：影響無鉛迴焊製程、鍍通孔（PTH）可靠度與 Z 軸膨脹率，是評估生產良率與壽命的核心指標。
• 製程與可靠度相關參數：包含吸水率、樹脂流動性、銅箔附著力與抗 CAF 特性，直接影響打樣良率與長期穩定度。

實務上應避免僅參考 1 GHz 的 Dk/Df 概略值。設計團隊應要求供應商提供實際工作頻段的量測數據，並將銅箔粗糙度模型的影響納入模擬。

五、常見板材速查對照表

下表彙整目前市場上常見材料族群的典型數值，方便快速比對：

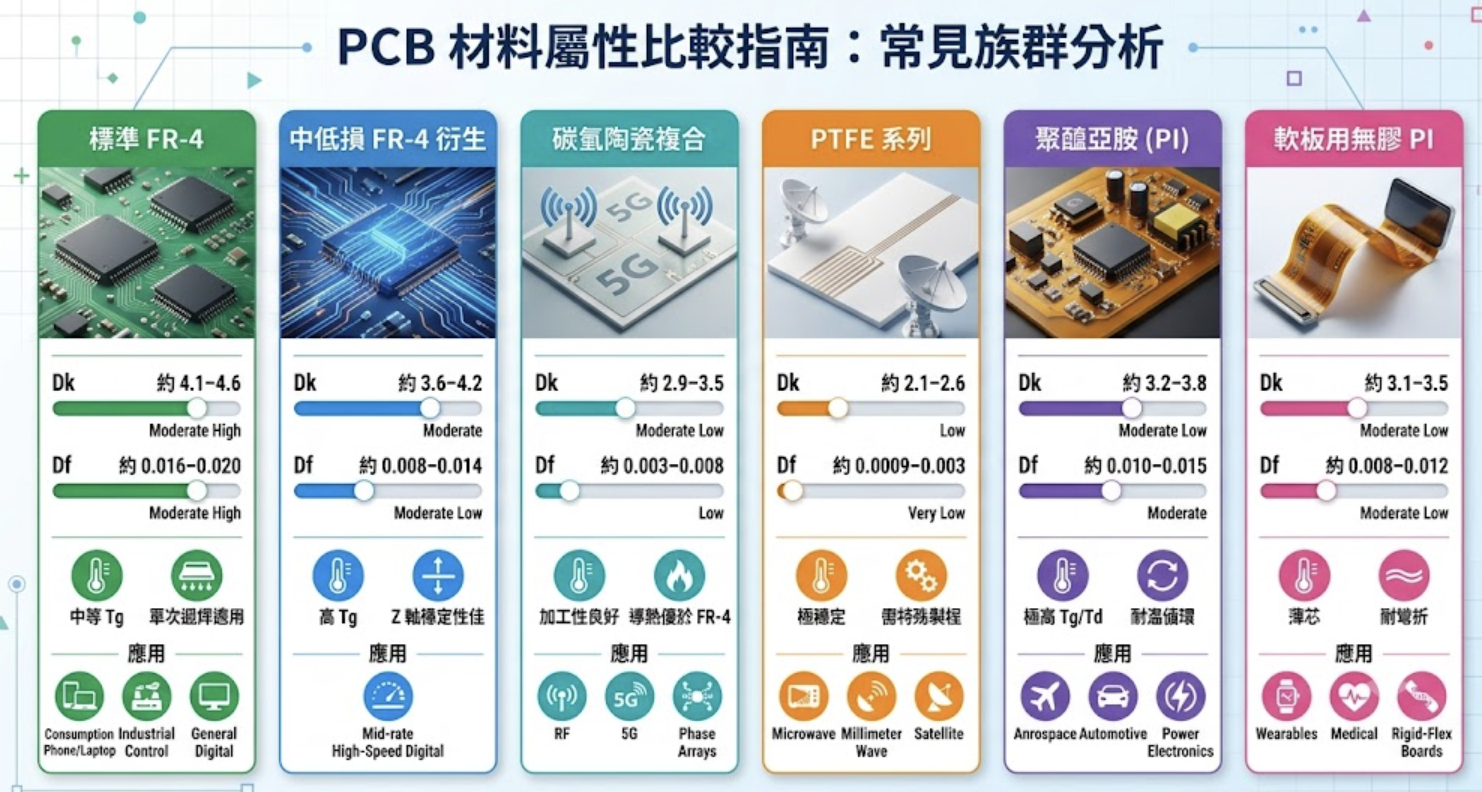

| 材料家族 | 典型 Dk (1–10 GHz) | 典型 Df | 熱性質特性 | 主要應用 | | :--- | :--- | :--- | :--- | :--- | | 標準 FR-4 | 約 4.1–4.6 | 約 0.016–0.020 | 中等 Tg、單次迴焊適用 | 消費性、工控、一般數位 | | 中低損 FR-4 衍生 | 約 3.6–4.2 | 約 0.008–0.014 | 高 Tg、Z 軸穩定性佳 | 中等速率高速數位 | | 碳氫陶瓷複合 | 約 2.9–3.5 | 約 0.003–0.008 | 加工性良好、導熱優於 FR-4 | RF、5G、相控陣列 | | PTFE 系列 | 約 2.1–2.6 | 約 0.0009–0.003 | 極穩定、需特殊製程 | 微波、毫米波、衛星 | | 聚醯亞胺（PI） | 約 3.2–3.8 | 約 0.010–0.015 | 極高 Tg/Td、耐溫循環 | 航太、車用、電力電子 | | 軟板用無膠 PI | 約 3.1–3.5 | 約 0.008–0.012 | 薄芯、耐彎折 | 穿戴、醫療、軟硬結合板 |

實際數值會因供應商料號與銅箔型號而異，請務必以實測資料為準。

六、混合疊構：兼顧效能與成本的策略

並非所有電路層都需要使用頂規材料。混合疊構是在關鍵高速訊號層選用低損耗材料，其餘層次回歸標準 FR-4，藉此在效能與成本之間取得最佳平衡。設計時必須留意以下製程細節：

• 樹脂相容性：不同樹脂系統的壓合溫度與流膠特性必須匹配，否則介面易出現空洞或膠花等可靠度隱患。
• CTE 匹配：介面熱膨脹係數差異過大時，在熱循環下會產生剪切應力，影響盲埋孔的可靠度。
• 銅箔粗糙度搭配：訊號層採用 VLP 或 RTF 等低粗糙度銅箔，其餘非關鍵層使用標準 HTE 銅箔，兼顧損耗控制與結構附著力。
• 阻抗模型一致性：在不同介質交界處的帶狀線（Stripline）阻抗計算，建議使用專業模擬工具進行驗證。

混合疊構的另一個供應鏈優勢在於：當高階材料缺貨時，由於受影響的層數較少，在有限的範圍內尋找等效替代料的彈性大幅提升。

七、高速設計的兩個隱形干擾：銅箔粗糙度與玻纖效應

當鏈路速率推升至 28 Gbps、56 Gbps 甚至 112 Gbps PAM4，訊號損耗已不僅是介質的問題，銅箔與玻纖布的微觀細節會被放大檢視：

• 銅箔粗糙度（Rz / Ra）：受趨膚效應（Skin Effect）影響，訊號在高頻時會集中於導體表面傳輸。銅箔表面越粗糙，導體損耗就越大。採用 VLP、HVLP 或 RTF 等低粗糙度銅箔，在 25 GHz 以上的頻段能帶來顯著的衰減改善。
• 玻纖編織效應（Fiber Weave Effect）：當差動對（Differential Pair）以特定角度橫跨玻纖編織不均勻的區域時，會造成兩條線路的相位差（Skew）。常見的緩解手法包括採用開纖布（Spread Weave，如 1078、1086、3313 等扁平編織結構）、調整佈線繞線角度，或選擇樹脂含量較高、編織更均勻的玻璃布等級。

這些細節建議在 Layout 完成後，透過實際的測試條進行時域反射儀與插入損耗驗證，避免量產時才發現訊號邊際不足。

八、相關 IPC 標準速覽

進行材料選用與工程圖面撰寫時，可參考下列 IPC 規範作為品質與驗收依據：

• IPC-4101：剛性板材料規格
• IPC-4103：高速與高頻板材規格
• IPC-2221 / IPC-2222：剛性板通用設計準則
• IPC-6012：剛性 PCB 性能規格
• IPC-TM-650：各類測試方法的標準程序手冊

熟悉這些規範，能讓設計團隊與板廠之間的工程溝通更為精準，有效降低後續的驗收爭議。

九、缺料時代的供應鏈備援決策框架

為應對 AI 浪潮造成的供應鏈緊繃，設計初期就該預先布局材料的韌性。以下為實務執行的檢視清單：

• 建立雙料號 AVL：針對關鍵高速層的低損耗材料，預先驗證至少兩家供應商的等效料號（確保 Dk/Df 與壓合條件相近），並保留實測 SI 資料。
• 提早鎖定預測量：與板廠或代理商提前溝通需求預估，部分高階材料需要 12–16 週以上的預訂窗口。
• 工程圖面留有公差緩衝：在圖面標註時，為 Dk、銅箔粗糙度等參數設定可接受的區間，而非綁死特定單一料號，使替代料能在受控範圍內順利導入。
• 具備彈性的疊構設計：設計初期即考慮 2–3 種可互換的近似介質厚度與料號，避免因單一材料缺貨而必須全面重新設計電路板佈線。
• 與板廠同步庫存資訊：定期確認板廠的現貨庫存與區域配額狀況，提早預判供貨風險。

十、給設計與專案團隊的最後提醒

一份成功的 PCB 材料選擇策略，絕不僅停留於規格書的數據比對，而是要將工程嚴謹度與供應鏈彈性同時納入考量。具體的執行重點可歸納為：

• 明確定義需求：將速率、功率、熱環境與機構限制一次釐清。
• 數據驅動決策：採用實測 Dk/Df 與精確的銅箔粗糙度模型進行模擬，而非僅依賴規格書的理想數值。
• 打樣與驗證並進：透過實際打樣與實驗設計（DOE）確認材料在特定疊構下的實際表現。
• 設計保留客觀彈性：圖面與疊構規範容許符合條件的替代料導入。
• 前置備料流程：讓板廠能與設計收斂同步進行材料預訂，避免關鍵板材成為交期瓶頸。

在 AI 推動電子產業全面升級的時代，懂材料特性、懂疊構設計，同時具備供應鏈風險防範思維的工程團隊，將是企業最重要的核心競爭力。唯有將設計能力與供應鏈彈性緊密結合，才能真正交付出效能達標、可靠度穩定且能量產的高階 PCB。
