當無線通訊從 Sub-6 GHz 邁入毫米波世代，加上 AI 基礎建設、車用雷達、低軌衛星與 Wi-Fi 7 的廣泛應用，RF 與微波 PCB 設計早已不再是少數射頻工程師的專屬領域。現今只要產品涉及無線傳輸、感測或高速序列鏈結（Serial Link），研發團隊就必須面對一個現實：走線不再只是導線，而是構成整個電氣系統傳輸特性的一部分。 本篇文章將跳脫教科書式的條列說明，從工程實務角度切入，探討台灣硬體設計團隊在規劃 RF 電路板時，最容易忽略且最值得投入資源的關鍵面向。

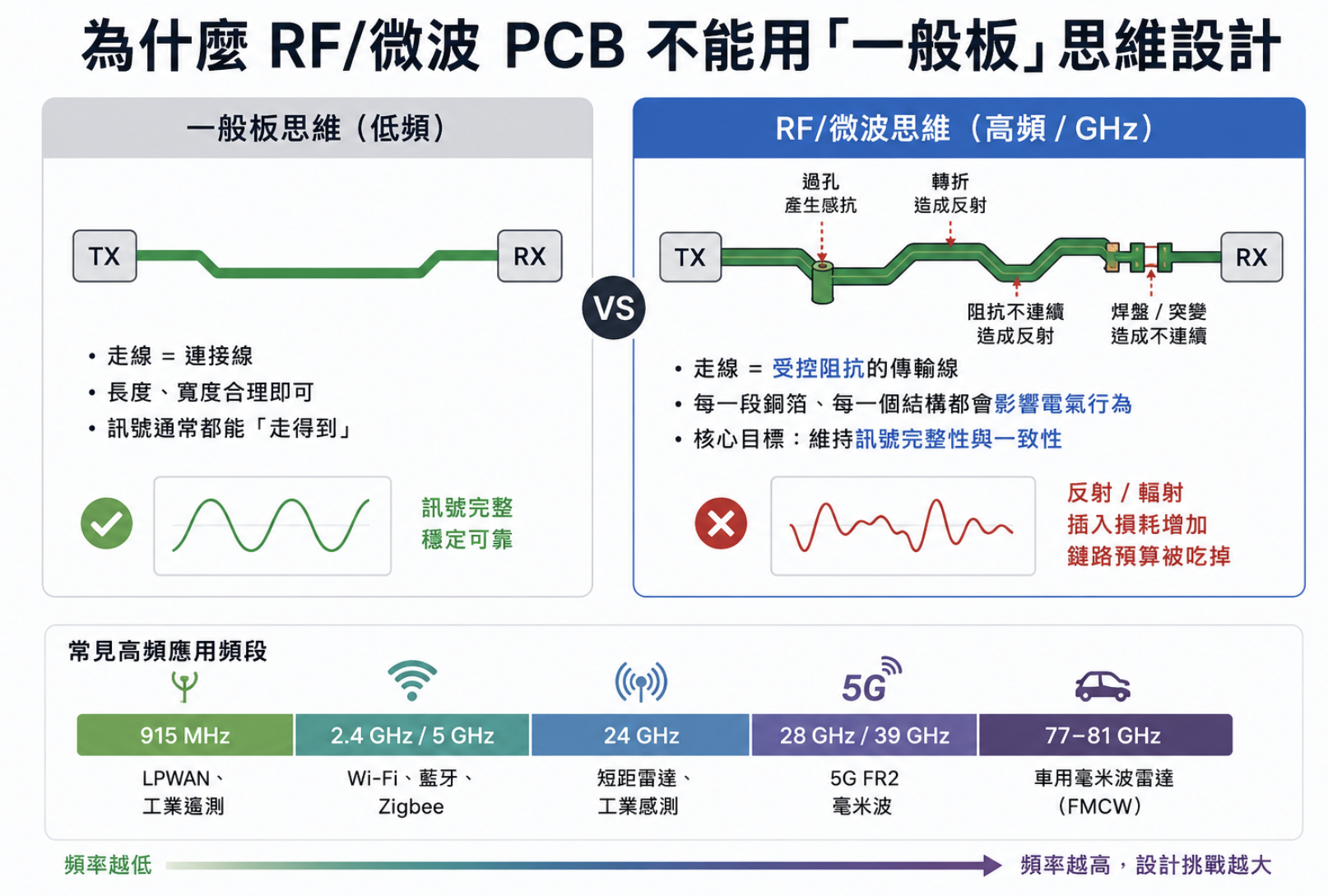

在低頻電路設計中，工程師可以將走線視為單純的連接線，只要長度與寬度符合電流需求，訊號通常都能有效傳遞。然而，當頻率提升至 GHz 等級，訊號的波長已縮短到與走線長度相近，此時每一段銅箔、每一個貫孔（Via）、每一個轉折都會對電氣行為產生顯著影響。
實務上，常見的高頻應用頻段橫跨：
頻率越高，佈線就必須視為受控阻抗的傳輸線來處理，否則反射、輻射與插入損耗將嚴重消耗系統的鏈結預算。換言之，RF PCB 設計的核心不在於線路是否接通，而在於如何維持訊號完整性與一致性。
板材選擇是 RF 設計的第一道分水嶺。最核心的兩個物理參數為介電常數（Dk）與損耗因子（Df）。
Dk 影響訊號在介質中的傳遞速度，也直接決定走線寬度與阻抗的對應關係。若 Dk 隨頻率或溫度漂移過大，會導致：
對微波電路而言，「Dk 的穩定性」往往比「Dk 數值高低」更重要。
Df（也常稱為 tan δ）描述介質將電磁能量轉換為熱能的比例。Df 越低，訊號在板材中的衰減越少。當頻率推進到 28 GHz 以上，材料介質損耗甚至會超越導體損耗，成為整體插入損耗的主要來源。
實務上的選材邏輯大致如下：
| 材料類型 | 適用頻段 | 特點與應用 | | :--- | :--- | :--- | | 一般 FR-4 | 2.4 GHz 以下 | IoT 控制板、藍牙模組外圍電路，對損耗不敏感 | | 改良型低損 FR-4 / 中 Tg 材料 | 5–10 GHz | 兼顧成本與性能的折衷方案 | | 碳氫化合物陶瓷（如 RO4350B、RO4835） | 10–30 GHz | 主力材料，加工性接近 FR-4，Df 顯著降低 | | PTFE 基板（如 RO3003、RT/duroid） | 77 GHz 毫米波 | 車用雷達、毫米波天線標準選擇，加工難度高 |
選材必須同時評估電氣需求、製程相容性與成本，並在打樣前與板廠確認材料庫存及是否需要混壓。

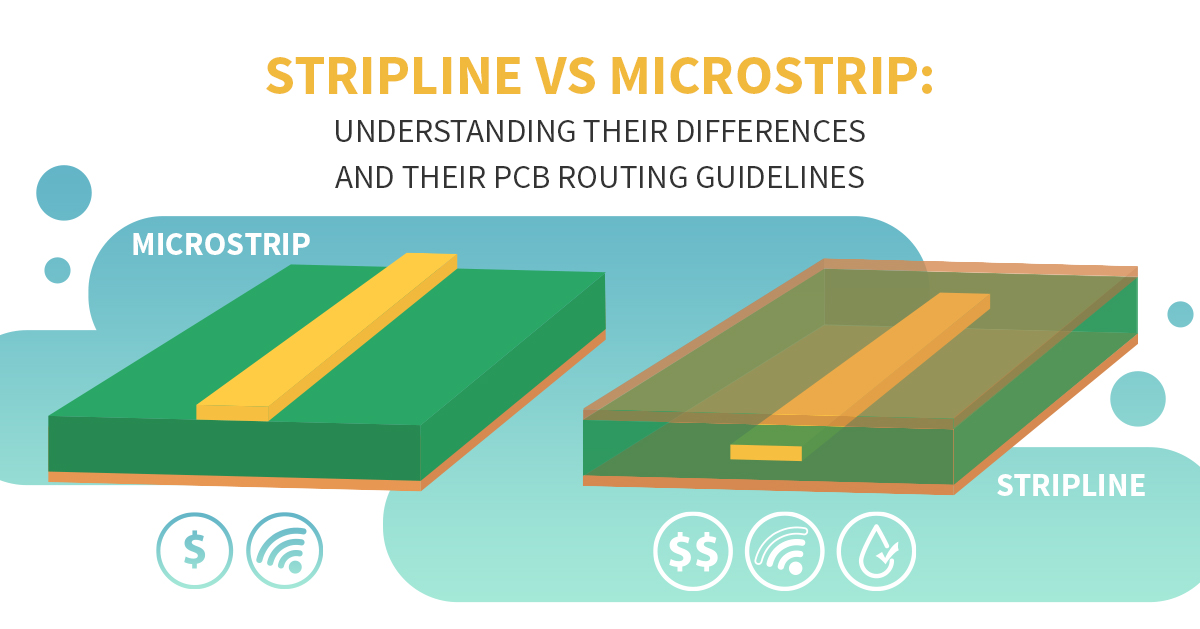

RF 佈線本質上是受控阻抗傳輸線的設計。三種常見結構各有其優缺點：
走線位於外層，下方為參考地平面。
在微帶線兩側加入接地銅皮，並透過密集的縫合貫孔（stitching via）與下層地連接。
訊號層被夾在兩層參考地平面之間，整條走線配置於疊構內部。
選擇傳輸線結構時，需綜合考量頻率、佈線密度、隔離度需求，以及板廠對該製程良率的掌握度。

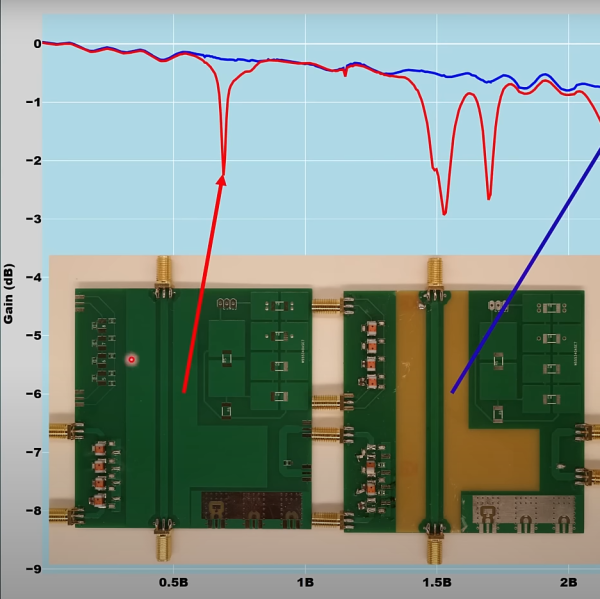

在毫米波頻段，任何微小的幾何不連續性都可能導致 S 參數惡化。實務上應遵循以下關鍵原則：
許多工程師對走線寬度計較，卻在換層貫孔處留下顯著的電氣不連續性。每一個貫孔都會引入寄生電感與電容，在高頻段會大幅影響反射損耗。
建議採取的優化做法包括：
進入微波頻段後，製造公差會直接放大為電氣性能的變異。以下製程因素皆會顯著影響阻抗與插入損耗：
這也是為什麼 RF/微波板必須在打樣前，就由設計端與製造端共同對齊疊構規劃、阻抗目標、材料選型與 DFM（可製造性設計）重點，而非等樣品測試失敗後才回頭追溯製程原因。
板子製作完成後，必須透過實際量測驗證設計假設。常用的儀器與量測項目包括：
校正套件（calibration kit）與夾治具設計的水準，直接決定了量測結果的可信度。尤其在毫米波頻段，夾具本身的寄生效應甚至會超越待測物（DUT）。
RF 與微波 PCB 製造常引用的 IPC 規範包含：
這些規範在驗收標準、品質追溯與跨廠協作時，是極為重要的共通語言。
RF 與微波 PCB 設計的成功，絕非 Layout 工程師單打獨鬥的成果。它需要：
當無線系統持續朝更高頻率、更小尺寸、更嚴格相位要求演進，設計與製造之間的早期協作將成為決定產品能否一次到位的關鍵。對於正在開發 5G 毫米波模組、車用雷達、低軌衛星通訊或 Wi-Fi 7 產品的台灣團隊而言，越早將製程變數納入設計考量，就越能在量產階段取得符合預期且可重複的射頻性能。
