RD必備知識：從製造端反推：高階 PCB 專案最常被忽略的設計紀律——Schematic 與 Layout 同步管理

為什麼「圖檔失步」是 PCB 專案最隱形的成本黑洞？

許多工程主管在檢討 respin（重新投產）原因時，會把問題歸咎於訊號完整性、疊構選擇、或某顆 IC 的 errata（勘誤表）。但若把樣品失敗案例攤開分析，會發現相當高比例的根因其實是「設計意圖」與「實體實作」之間的不一致——也就是 schematic 上的更動，沒有完整同步到 PCB 檔案中。

這類錯誤的風險在於：

• 在 schematic capture 階段發現，可能只需要 5 分鐘修正
• 在 DRC 階段發現，可能需要 半天重新布局
• 在打樣回廠、AOI 或功能測試階段才發現，可能造成 數週的延誤與額外的重製費用

換句話說，發現得越晚，每一個錯誤的修正成本就翻倍成長。這也是為什麼成熟的設計團隊不會把同步檢查當成發板前的最後一道關卡，而是當成日常的標準作業程序。

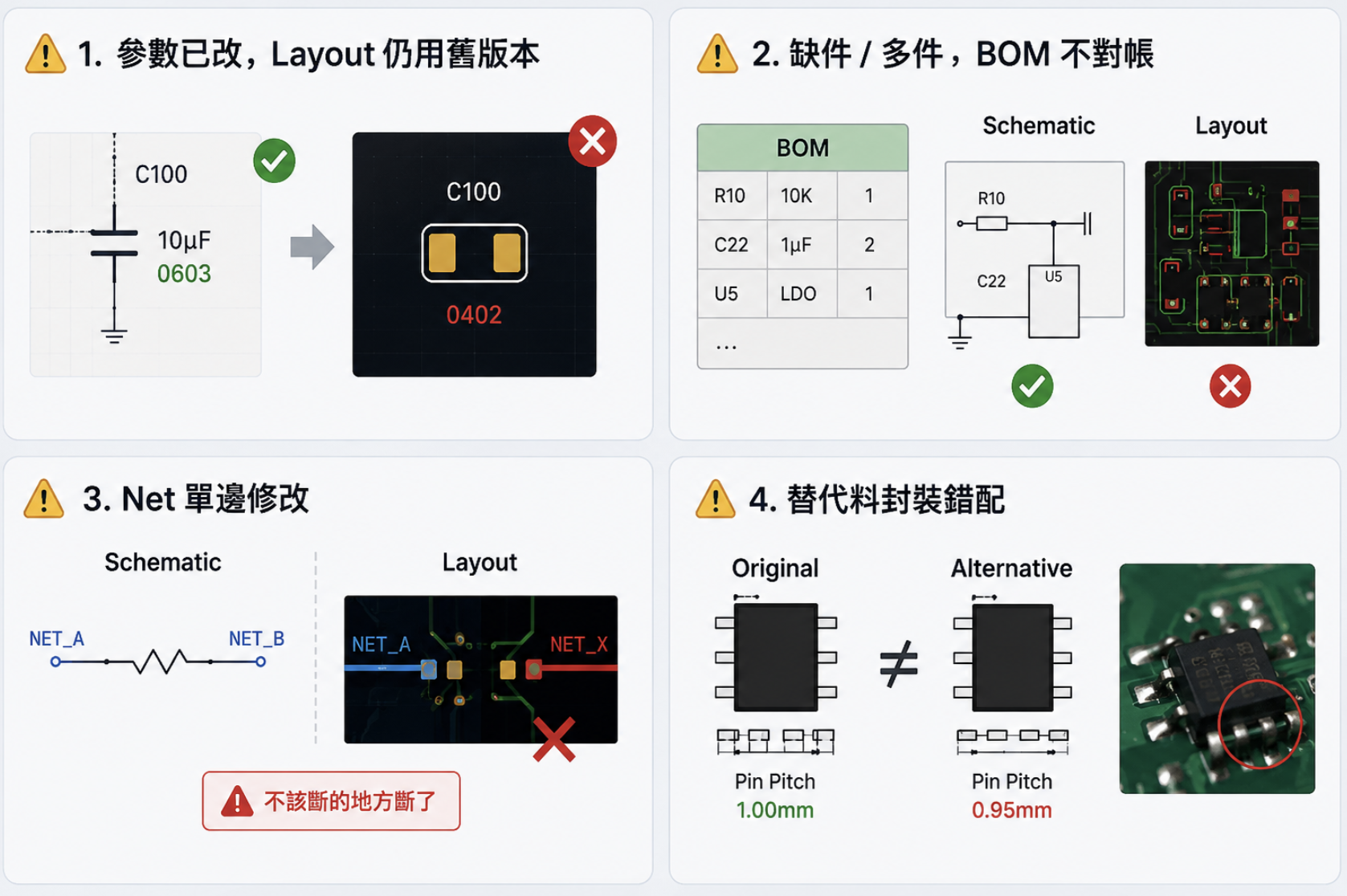

失步通常從哪裡發生？四種最常見的設計斷層

從我們服務設計團隊的經驗來看，電路圖與 Layout 的不一致幾乎不是因為工程師偷懶，而是因為一個被核准的變更只更新了專案的一部分。常見場景包括：

1. 元件參數已改，Layout 仍引用舊版本

當你把一顆 0402 電容改成 0603，或把某顆 LDO 換成 pin-to-pin 不完全相容的替代品時，schematic 立刻反映了，但 layout 仍然沿用舊的 footprint 或舊的 part number。BOM 對外釋出後，採購與貼片廠拿到的是兩套不同的資訊。

2. 缺件、多件、BOM 不對帳

開發期內元件頻繁地新增、移除、替換。若沒有強制的同步流程，最後產出的 BOM、電路圖上看到的元件、Layout 上實際擺放的零件，三者很可能相互衝突。

3. 網路連線（Net）單邊修改

修改一條訊號路徑卻只動了 schematic、忘了在 layout 重新 push，這是最危險的一種失步。它無法透過肉眼辨識，而是會在功能測試時以「不該短路的地方短路、不該斷路的地方斷路」這種極難除錯的形式出現。

4. 替代料件的封裝錯配

供應鏈緊張時，替代料是常態。但即使電氣特性完全相容，封裝的 pad 形狀、pin 間距、thermal pad 大小往往略有不同。電路設計雖然正確，但打樣或量產的良率會受到直接衝擊。

從製造端看到的「圖檔不一致」

從一家將 DFM（可製造性設計）視為核心服務的工廠視角來看，最常在客戶釋出檔案時遇到的重大問題包括：

• Footprint 與 BOM 上的料件型號不對應
• Reference Designator 在 Gerber、組裝圖、BOM 之間不一致
• BOM 修訂版本明顯落後於 Layout 的最新 revision

這類問題會直接延誤報價速度、拉長 NPI（新產品導入）審查時間，嚴重時甚至需要回頭請設計端釐清才能投產。同步品質的好壞，直接決定一個專案從設計轉量產的順暢度。

把 Schematic、Layout、BOM、Library 視為「一個整體」

要根本解決失步問題，第一步是觀念轉換：不要把電路圖、PCB 檔、BOM、零件庫看成四個獨立檔案，而是同一份設計資產的不同視圖。

具體落地建議：

• 每一次變更都要可追溯：記錄改了什麼、為什麼改、會影響哪些下游（製造、測試、採購、機構）
• 導入版本控管：無論是 Git、PDM 還是設計工具內建的 revision 管理，都比「檔名後綴 v3_final_最新版」可靠
• 明確的 Ownership：誰可以動 schematic、誰可以動 Layout、誰負責 BOM 對齊，分工清楚才不會出現版本覆蓋
• 建立 ECO Change Log：把每張 ECO 影響的元件、Nets、版本連動全部詳細記錄

雙向同步的工程動作：Forward 與 Back Annotation

現代 EDA 軟體都提供雙向標註功能，但很多團隊其實只用了一半。簡單的分工原則是：

• Forward Annotation（正向標註）：schematic → PCB。當你新增/刪除元件、改 Net、改參數時，這是把「電氣意圖」推送到實體布局的標準路徑。電路圖永遠是電氣連通性的權威來源，這個原則不要動搖
• Back Annotation（反向標註）：PCB → schematic。當 Layout 工程師為了最佳化擺放而調整 Reference Designator，或要把 PCB 上特定的 constraint 反映回設計庫時使用

實務上有一個關鍵技巧：同步要小步快跑，不要累積一大批變更才一次推送。 一次同步 3 個變更很好 review，一次同步 50 個變更幾乎無法完整檢查。

驗證不是專案收尾，而是日常動作

ERC、DRC、Netlist Compare、BOM 對帳，這四項檢查不該等到 release 前才做，而是應該在每一次重大變更後立即執行：

• ERC（電氣規則檢查）：抓 schematic 層級的低級錯誤
• DRC（設計規則檢查）：確保 layout 符合製程能力
• Netlist Compare：直接比對 schematic 與 PCB 的連通性是否一致——這是抓出失步問題最有效的單一工具
• BOM 對帳：確認最終 BOM 與 schematic、layout 上的元件清單完全吻合

頻繁驗證的價值不在於「找到錯誤」，而在於讓錯誤在便宜的階段就被處理掉。

元件主檔：建立公司級的「唯一真實來源」

最後一個結構性建議，是把元件資訊集中管理。Symbol、Footprint、3D 模型、參數、製造商料號，全部綁定在同一個內部 Part Number 下，並透過受控的零件庫（Managed Library）供所有專案引用。

這樣做的好處是：

• 同一顆料在不同專案不會出現規格不一致
• 替代料的封裝、腳位差異會在主檔層級被檢核
• 新進工程師不會在自己的本機磁碟維護一份「私人版料庫」

導入元件主檔的初期成本不低，但對於每年要跑 10 個以上中高複雜度專案的硬體公司而言，回收期通常不到一年。

對於台灣硬體研發團隊而言，PCB 設計的競爭力早已不只是「會不會布局線路」，而是整個設計資料流的紀律。同步管理做得好，不僅減少 respin，更能大幅縮短從打樣到量產的轉換時間。

在 NPI 階段，建議與製造端共同檢視 schematic、Gerber、BOM、組裝圖之間的一致性——一個能在 DFM 階段就抓出 reference designator 對不上、BOM 版本落後的工廠夥伴，會幫你省下遠超想像的時間與成本。
