8 層升 10 層 PCB 為何報價翻倍？HDI、次序壓合與阻抗控制的成本斷層解析

教程

次序壓合

阻抗控制

HDI

2026年3月5日

成本跳階的三個斷層：報價暴增的臨界點

在評估 PCB Layer Stackup（疊層架構）時，疊層的增加從來就不是簡單的線性數學題。我們可以將這條成本攀升之路，精確地劃分為三個「成本斷層」。

第一斷層：標準多層板的線性區（6→8 層）

當產品設計從 6 層板升級至 8 層板，通常是為了應對常規的高速訊號需求，需要額外的接地平面來屏蔽電磁干擾，或是增加電源平面來穩定供電。

在這個區間內，不管你是 4 層、6 層還是 8 層，PCB 製造的核心邏輯依然停留在「傳統機械鑽孔」與「一次壓合」（Conventional Lamination）。這意味著製造商只需將所有內層線路做好，一層層疊加上去，送進壓合機高溫高壓一次成型，最後用機械鑽頭從頭貫穿到尾即可。因為製程架構沒有改變，成本的增加是線性的，從 6 層跳級到 8 層，報價增長大約落在 1.3 倍至 1.5 倍的合理範圍內。

| 疊層跳階 | 基準製程架構變化 | 預估成本增幅 | | :--- | :--- | :--- | | 4 層升 6 層 | 增加一次內層曝光與蝕刻 | 1.3 ~ 1.4 倍 | | 6 層升 8 層 | 維持單次壓合、機械貫穿孔 | 1.3 ~ 1.5 倍 |

第二斷層：HDI 觸發區（8→10 層）

這才是整篇文章的核心，也是多數專案報價瞬間失控的元兇。根據 2025 年台灣電路板協會（TPCA）的最新產業報告，AI 伺服器與高速網通需求正大幅推升對高層數（HLC）與 HDI 板材的需求，這類高階板材的出貨量分別暴增了 20.1% 與 8%。

當系統架構進一步微縮，導入了腳距小於 0.4mm 的高密度 BGA 封裝晶片時，傳統機械貫穿孔已經大到無法在晶片底部完成線路扇出。這時，研發工程師被迫跨入高密度互連技術的領域，導入雷射微盲孔。

一旦設計圖上出現了盲埋孔，就徹底摧毀了「一次壓合到底」的便宜模式，強制啟動了昂貴的「次序壓合」（Sequential Lamination）製程。每一次額外的壓合循環，都意味著整套漫長工序的重複，且伴隨著錯位的良率風險。此外，為了讓後續 SMT 順利進行，微導孔還必須進行昂貴的填孔與電鍍平整製程。

在這裡，請記住一個極簡的成本判斷公式：

如果 = (盲孔) + (次序壓合) + (±5% 阻抗) 則 ≈ 成本翻倍

視覺化層級示意：製程疊加的真相

傳統一次壓合（製程單純，成本線性）：
1. 銅箔 + 絕緣材 + 內層核心板 + ... + 銅箔
2. 進行一次壓合
3. 進行一次機械鑽孔 (貫穿)
4. 電鍍

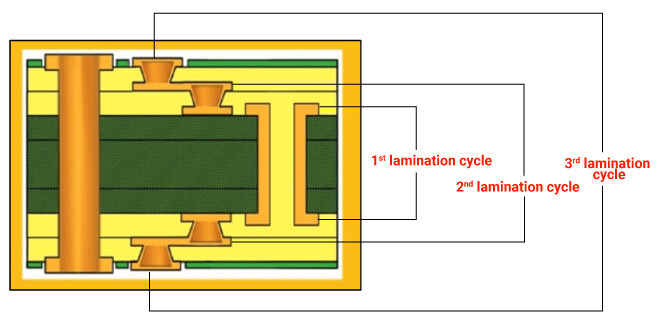

次序壓合 Sequential Lamination（製程疊加，良率風險倍增，成本發生維度躍升）：
1. 步驟一： 製作 8 層內層核心板 -> 第一次壓合 -> 機械鑽埋孔 -> 電鍍
2. 步驟二： 上下各疊加高頻絕緣材與銅箔 -> 第二次壓合
3. 步驟三： 使用昂貴機台打出微盲孔 -> 雷射鑽孔
4. 步驟四： 填孔製程 (Via Fill) -> 表面電鍍平整化 真實報價結構拆解 (PCB Cost Breakdown)

為了解釋翻倍不是「材料問題」而是「流程疊加」，我們直接拆解報價單的底層結構：

成本不是因為多兩層，而是因為「多了一次壓合循環」。

第三斷層：高頻材料與精密公差區（訊號完整性的深水區）

進入 10 層板後，系統通常伴隨著 PCIe Gen4/Gen5 或 10Gbps 以上的高速串列訊號。這引發了第三個成本斷層：對極致物理公差與頂級材料的無底洞需求。加上 2025 年高階材料供應持續吃緊，更加劇了這類板材的報價壓力。

1. 銅面粗糙度 (Copper Roughness) 的隱形殺手

當差分走線進入 10Gbps 以上的頻段時，高頻訊號會產生嚴重的「集膚效應」（Skin Effect），電流會集中在銅箔表面傳輸。如果銅箔表面過於粗糙，訊號傳輸的路徑就會像走在崎嶇的山路上，導致電阻與插入損耗激增。根據高速訊號研究指出，在 1GHz 以上的頻段，銅面粗糙度可導致傳輸線的有效電阻激增高達 40%。為了解決這個問題，工程師必須指定使用超平滑銅箔（如 HVLP），這會大幅墊高材料基期成本。 HVLP 2. 介電常數 (Dk) 漂移與 PCB Impedance Control ±5%

高速訊號對阻抗的匹配極度敏感。如果將阻抗的容許誤差從標準的 ±10% 縮緊到嚴苛的 PCB Impedance Control ±5%，這不僅要求蝕刻製程展現出完美的線寬精度，還不允許板材的介電常數（Dk）有任何不均勻。在實際量產中，要求 ±5% 的極端公差會導致良率斷崖式下跌；為了彌補報廢損失，製造商在小批量生產中，每塊板子通常會額外加上 5 至 12 美元的廢品補償費（Scrap Compensation）。

真正讓 10 層板報價直上雲霄的，從來都不是那幾毫米的銅箔，而是挑戰物理極限的「公差」。

反直覺真相：有時候加盲孔，反而能降兩層

既然 HDI PCB 成本這麼高昂，我們是不是應該死守傳統多層板，絕對不加盲孔？這正是多數硬體團隊最容易陷入的思維陷阱。在面對極端擁擠的走線情境時（Blind Via vs Through Hole 的抉擇），巧妙地運用 HDI 技術，反而能達成「降層」的驚人戰略目標。

想像一顆擁有數百根腳位的 0.4mm 密集 BGA 晶片。如果堅持使用傳統貫穿孔來進行走線扇出，龐大的過孔數量會像一根根粗大的柱子，直接貫穿整塊電路板，嚴重阻塞所有內層的走線通道。為了讓剩餘的訊號線有路可走，工程師只能不斷增加新的板層，最終硬生生將一個 6 層的架構逼成了 8 層甚至 10 層。

反直覺的爆點在於：

如果在設計初期，果斷在表層加入雷射盲孔（1+N+1 HDI 架構）。這些微小的盲孔只停留在表層，不會貫穿到底，瞬間釋放了下方所有內層的龐大走線空間。原本因為通道阻塞而被迫使用 8 至 10 層傳統板的設計，能夠輕鬆壓縮回 6 層甚至 4 層的 HDI 結構中。

雖然導入雷射盲孔增加了單層的製程費用，但因為成功砍掉了數層昂貴的高頻材料，並減少了整體板厚，整體的量產 BOM 成本實際上可能呈現顯著下降。

HDI 從來不是單純為了「升層」而存在，高段的工程師是利用 HDI 來「控制層數」。

高階架構評估：PM 與 RD 的戰略決策模型

面對瞬息萬變的技術規格，到底在什麼樣的硬體規格下，專案團隊應該果斷選擇疊層跳階？以下提供一個專為 PM 與研發主管打造的「升層決策模型」，讓文章從知識轉化為實用的決策工具。

成本預警信號 Checklist

如果您是 PM 或採購，請在拿到研發的初期架構圖時，立刻進行以下核對。如果您的設計出現以下任意三項，請立即要求製造商介入進行 DFM（可製造性設計）評估，否則量產報價必定失控：

[ ] 包含 BGA 腳距 ≤ 0.4mm 的核心晶片
[ ] 同一塊板上交疊 DDR5 與 PCIe Gen4/Gen5 佈線
[ ] 規格書強制要求阻抗容差 ≤ ±5%
[ ] 總板厚被機構限制在 < 1mm 以下
[ ] 具備三個以上的高電流多電源域疊加

結語：在 eCloud，避免踏入疊層失控的深水區

在先進電子硬體的賽道上，成本控制從來不是拿著報價單跟供應商無意義地殺價，而是在硬體架構的「設計階段」，就精準避開那些會讓成本暴增的無效深水區。

在 eCloud，我們從來不是只賣板子。我們賣的是「避免層數失控」的架構能力。作為提供台灣在地快速打樣與小量製造服務的專家，eCloud PCB 專為研發工程師打造了高效的線上平台，全面支援高階多層板與 HDI 製程。在評估 8 層以上的設計時，我們的工程團隊會主動替客戶把關：

疊層結構可製造性模擬：將銅面粗糙度與 Dk 變異納入考量，確保高頻材料的投資刀刀見骨。
盲孔是否真的必要的成本評估：精算「加盲孔降層」與「全貫穿孔增層」的交叉成本，為您找出最具經濟效益的最佳解。
阻抗容差與材料等級合理化校核：剔除不必要的 ±5% 極端阻抗控制，將精密公差用在真正需要的高速介面上。

如果您目前正逢研發瓶頸，面臨 8 升 10 層報價暴增的壓力、苦惱於盲孔與次序壓合的良率評估，或是高頻材料成本面臨失控邊緣，歡迎隨時將設計檔上傳至 eCloud PCB 平台。讓我們在架構定義的最前端，為您打造兼具頂尖效能與絕對價格競爭力的成功產品。
